核反應堆調節閥探討

從核反應堆的循環來看，利用調節閥有兩種可能性：一是用于反應堆的主回路；二是 用于反應堆的副回路。在副回路能夠利用標準的調節閥。

調節閥的其他應用要根據反應堆的類型而定，如：
1）在重水冷卻反應堆的情況下，用在重水回路上。
2）在氦冷卻反應堆的情況下，用在氦回路上。氦冷卻反應堆遇到的較少，但仍有少 數利用氦冷卻的反應堆。
對于核反應堆所用調節閥的選擇來說，安全可靠是首要的。除標準調節閥的要求以 外，還有一些補充要求，如材料的性能、安全和防護等級、試驗和檢驗的技術條件、驗收標 準等。
安裝在反應堆主回路上的調節閥如圖1-1所示，有以下特點：
1）除閥體和閥蓋之間加密封墊之外，在閥體和閥蓋法蘭外緣增加了一道密封焊。這 使閥體.閥蓋系統有一個嚴格的密封（圖1-1a）。
2）在閥蓋中，閥芯有較長的導向裝置（圖1-1b）。
3）閥座可以和閥體制成一體，也可以是單獨的（圖1-1c）。
4）在閥蓋上的閥桿密封填料箱部位，接出一個管嘴（見圖1-1d），以便檢查閥桿密 封的泄漏，或者將管嘴引出到一定距離之外。
5）閥座可制成帶螺紋的與閥體連接，閥體可以采用鑄造（圖1-1e）。
核反應堆調節閥的一個重要的特點是保證嚴格的密封性能。這就意味著，在閥全開 的位置時，閥芯與上密封座密封。這時閥芯受到介質的全部壓力，而要求填料箱沒有介 質泄漏。在這類調節閥中，閥桿填料能夠全部更換而不用關閉系統。在大多數情況下， 閥桿部位的密封采用金屬波紋管。

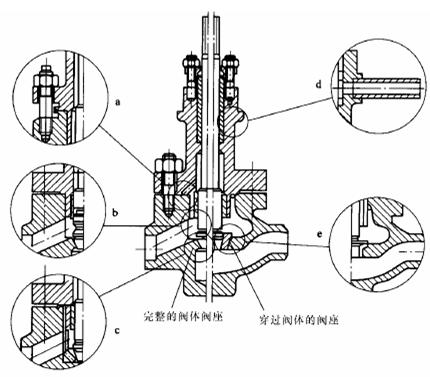

圖1-1 核反應堆用調節閥
a —閥體-閥蓋的密封 b —閥蓋中的閥芯導向套 c —頂裝配的閥座結構 c —填料箱部位的接出管嘴 e —鑄造閥體和螺紋閥座

除了以上所述，對制造調節閥主要零件的材料、密封性能有一系列專門的檢驗。如：
1）對鑄鋼件進行X射線或r射線無損探傷、檢查并拍片。
2）對鍛鋼件進行超聲波檢查。
3）對鑄件或鍛件的表面缺陷，進行液體滲透性或磁粉探傷檢查。
4）用氦氣、氬氣進行專門的密封性試驗。
