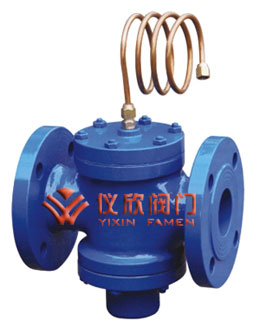

ZYF-16型自力式壓差控制閥

一、自力式差壓調節閥 概述

ZYF-16型自力式壓差控制閥不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。特別適用于分戶計量或自動控制系統中。

二、自力式差壓調節閥 性能特點

該壓差閥為雙瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下特點： 1、恒定被控系統壓差； 2、支持被控系統內部自主調節； 3、吸收外網壓差波動； 4、采用先進的無級調壓結構，控制壓差可調比達25：1； 5、具備自動消除堵塞功能； 6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。 三、自力式差壓調節閥 技術參數 1、公稱壓力1.6MPa； 2、介質溫度0-150℃； 3、工作壓差范圍0.02-0.3MPa； 4、控制壓差設定值 ：0.02MPa；控制壓差可調范圍0.02-0.3MPa； 5、導壓管長度:1.6m 6、導壓管連接端尺寸：1/2"管螺紋。

四、自力式差壓調節閥 安裝調試

1、介質流動方向應與自力式壓差控制閥閥體箭頭方向一致；
2、該型號壓差控制閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2“球閥，以便啟動消除堵塞功能；
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；
4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差；
5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡陰在閥塞上，可將1/2"球閥關閉3-5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；
6、控制壓差閥調節方法：逆時針?lè)较蛘{(diào)節調壓閥桿，觀察壓差前壓力表降低0.01MPa時，控制壓差即由設定的0.02MPa增大到0.03MPa，以此類推；
7、該自力式壓差控制閥的工作壓差為0.02-0.03MPa，如安裝后發現其工作壓差大于0.3MPa時應在供水管上安裝手動調節閥，降低熱力入口裝置處的供、回水管壓差，否則，壓差閥可能只在小開度下長期工作，會產生噪音，還會大大降低該閥的使用壽命。

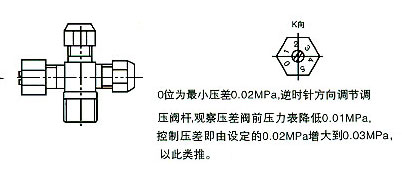

自力式差壓調節閥安裝調試圖	自力式差壓調節閥調節示意圖

五、自力式差壓調節閥 主要技術參數

型號	公稱直徑	安裝方式	閥長(mm)	流量系數(Kv)	P=20ka時 控制流量范圍（m3h
ZYF15-16	DN15	螺紋連接	100	0.07-5.4	0.1-1.5
ZYF20-16	DN20		110	0.07-5.4	0.1-1.5
ZYF25-16	DN25		125	0.1-8.5	0.2-2
ZYF32-16	DN32	法蘭連接	180	0.3-13.2	0.5-4
ZYF40-16	DN40		190	0.5-25	1-6
ZYF50-16	DN50		210	0.7-39	2-10
ZYF65-16	DN65		255	1.2-58.4	3-15
ZYF80-16	DN80		290	1.8-80.4	5-25
ZYF100-16	DN100		330	3.0-118	10-35
ZYF125-16	DN125		395	8.0-285	20-80
ZYF200-16	DN200		455	10-603	40-160
ZYF250-16	DN250		535	20-901	75-300
ZYF300-16	DN300		700	25-1390	100-450
ZYF350-16	DN350		810	30-1740	200-650
