D341X-6/10法蘭軟密封蝶閥

一、D341X-6/10法蘭軟密封蝶閥 用途及特點

法蘭軟密封蝶閥適于冶金、化工電力和市政工程及水廠等介質為水、油品等空氣管道上，起切斷流體和調節(jié)介質流量等作用。 特點：1、本蝶閥設計結構新穎，整體尺寸小，重量輕。2、蝶板采用雙偏心，啟閉迅速，操作輕便省力。3、蝶板采用雙偏心，使蝶板與密封圈間無滑動磨擦，密封面耐磨損使用壽命長，密封可靠，易調整。

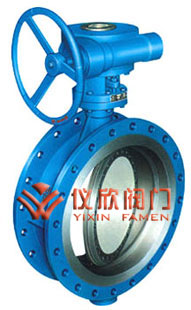

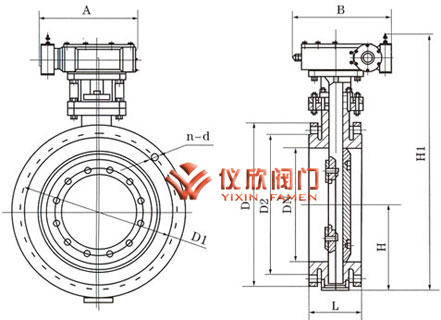

D341X-6/10法蘭軟密封蝶閥	D341X-6/10法蘭軟密封蝶閥尺寸圖

二、D341X-6/10法蘭軟密封蝶閥 工作原理

旋轉蝶閥手輪，通過蝸桿蝸輪傳動，帶動閥桿蝶板在90度范圍內自由旋轉，使蝶閥處于開啟或關閉狀態(tài)，達到連通或切斷介質的目的。

制造標準	GB12238-89	法蘭標準	GB/T17241.6 GB/T9113.1
結構長度標準	GB12221-89	檢驗標準	GB/T13927-92

三、D341X-6/10法蘭軟密封蝶閥 主要性能規(guī)范

型號	公稱壓力 PN（MPa）	殼體試驗壓力 PS（MPa）	密封試驗壓力 PS（MPa）	工作溫度 （℃）	適用介質
D 3 41X-6 6 9	0.6	0.9	0.66	≤80℃	水、油品
D 3 41X-10 6 9	1.0	1.5	1.1	≤80℃	水、油品

四、D341X-6/10法蘭軟密封蝶閥 主要零件材質

零件名稱	閥體、蝶板	閥桿	閥座	密封圈	填料
材料	灰鑄鐵 球墨鑄鐵 鑄鋼 不銹鋼 鎳鉻鑄鐵	中碳鋼 不銹鋼（2Cr13） 1Cr18Ni9Ti	銅合金、不銹鋼	丁腈橡膠 乙丙橡膠 聚四氟乙烯 氟橡膠	柔性石墨

五、D341X-6/10法蘭軟密封蝶閥 主要連接尺寸

公稱通徑 DN（mm）	L		H1	H	0.6MPa				1.0MPa
	短系列	長系列			D	D1	D2	n-d	D	D1	D2	n-d
100	127	127	120	240	210	170	144	4-19	220	180	144	8-19
125	140	140	130	270	240	200	174	8-19	250	210	174	8-19
150	140	140	150	300	265	225	199	8-19	285	240	199	8-23
200	152	152	180	330	320	280	254	8-19	340	295	254	8-23
250	165	250	220	400	375	335	309	12-19	395	350	309	12-23
300	178	270	220	410	440	395	363	12-23	445	400	363	12-23
350	190	290	270	460	490	445	413	12-23	505	460	413	16-23
400	216	310	290	510	540	495	463	16-23	565	515	463	16-28
450	222	330	320	560	595	550	518	16-23	615	565	518	20-28
500	229	350	360	590	645	600	568	20-23	670	620	568	20-28
600	267	390	390	660	755	705	667	20-26	780	725	667	20-31
700	292	430	460	780	860	810	772	24-26	895	840	772	24-31
800	318	470	530	850	975	920	878	24-31	1015	950	878	24-34
900	330	510	570	920	1075	1020	978	24-31	1115	1050	978	28-34
1000	410	550	630	990	1175	1120	1078	28-31	1230	1160	1078	28-37
1200	470	630	750	1115	1405	1340	1295	32-34	1455	1380	1295	32-40
1400	530	710	850	1228	1630	1560	1510	36-37	1675	1590	1510	36-43
1600	600	790	990	1340	1830	1760	1710	40-37	1915	1820	1710	40-49
1800	670	870	1100	1570	2045	1970	1918	44-40	2115	2020	1920	44-49
2000	760	950	1210	1680	2265	2180	2125	48-43	2325	2230	2130	48-49
2200	590	/	1340	1850	2475	2390	2335	52-43	2550	2440	2330	52-56
2400	650	/	1460	1970	2685	2600	2545	56-43	2760	2650	2530	56-56
2600	700	/	1560	2120	2905	2810	2750	60-49	2960	2850	2740	60-56
2800	760	/	1680	2240	3115	3020	2960	64-49	3180	3070	2940	64-56
3000	810	/	1800	2360	3315	3220	3160	68-49	3405	3290	3150	68-62
3200	880	/	1920	2500	3525	3430	3370	72-49	3630	3510	3360	72-62
3400	950	/	2040	2620	3735	3640	3580	76-49	3850	3730	3570	76-62
