對夾升降式止回閥

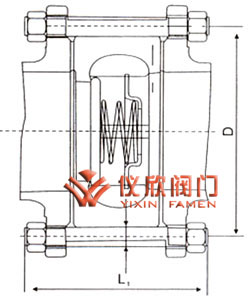

一、對夾升降式止回閥 結構及尺寸

對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力??；動作靈敏，密封性能好。

對夾升降式止回閥 對夾升降式止回閥
對夾升降式止回閥 對夾升降式止回閥

二、對夾升降式止回閥 主要技術參數

型號 公稱通徑 試驗壓力 工作溫度 適用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸氣

三、對夾升降式止回閥 主要零件材料

型號 閥門 閥瓣 彈簧
H71H-16Q H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

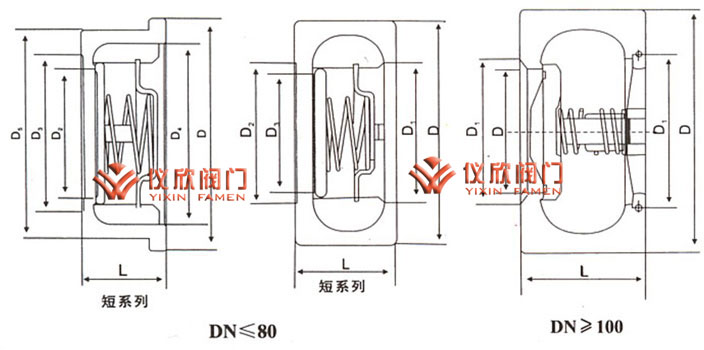

四、對夾升降式止回閥 主要外形尺寸

對夾升降式止回閥
公稱通徑 L D 公稱通徑 L D
1.6 2.5 4.0 1.6 2.5 4.0
15 25 48 48 48 80 71 140 140 140
20 31.5 58 58 58 100 80 160 165 165
25 35.5 68 68 68 125 110 190 195 195
32 40 80 80 870 150 125 215 225 225
40 45 90 90 90 200 160 270 285 390
50 56 105 105 105 250 200 330 340 350
65 63 125 125 125 300 250 385 400 415

法蘭連接尺寸：鐵制閥門按GB4216.4(5)-84標準,鋼制閥門按GB/T9113.1-2000標準。
