儀欣閥門:氣動控制閥>>CV3000氣動調節閥>>HAV文丘里角型調節閥

HAV文丘里角型調節閥

一、HAV文丘里角型調節閥 概述

HAV文丘里角型調節閥閥芯采用上導向結構,閥結構緊湊,壓降損失小,流量大,可調范圍廣。適用于控制含有顆粒的流體、泥漿、粘性或閃蒸流體。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92標準。

HAV文丘里角型調節閥 HAV文丘里角型調節閥

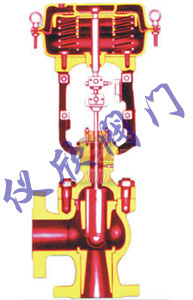

HAV文丘里角型調節閥 HAV文丘里角型調節閥解剖圖

二、HAV文丘里角型調節閥 閥體、閥內組件

型式:角型單座鑄造球型閥
公稱通徑:25、40、50、65、80、100、125、150mm
公稱壓力:ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式:法蘭連接: FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
材料: 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋:常溫型(P):0~+200℃
伸長Ⅰ型(E1): -45~0℃ +200~+425℃
注:工作溫度不準超過各種材料的允許范圍
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉編織填料、石棉編織填料、石墨填料
閥芯型式:?jiǎn)巫烷y芯
流量特性:金屬閥座 等百分比特性(%)和線性特性(L)
Cv值從0.04~14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性(%)和線性特性(L)
材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HAV文丘里角型調節閥 執行機構

型式:LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
供氣壓力:140~400kPa(LHA型)、140~280kPa(LVA5型)
400~500kPa(LVA6型)、300~500kPa(LVP型)
氣源接口:Rc1/4”
環境溫度:-30~+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HAV文丘里角型調節閥 流量特性

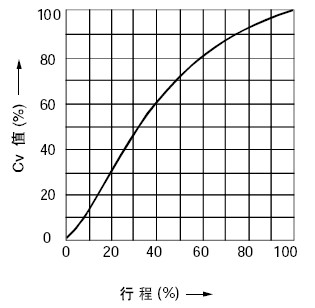

線性特性(LC金屬閥座) 等百分比特性(%C金屬閥座)

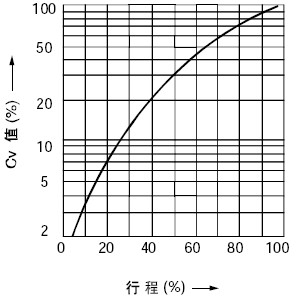

線性特性(LC金屬閥座) 等百分比特性(%C金屬閥座)

五、HAV文丘里角型調節閥 外形尺寸

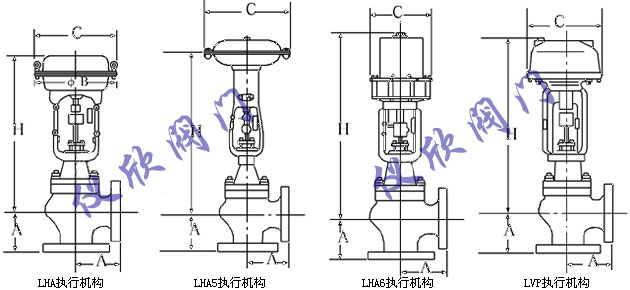

HAV文丘里角型調節閥外形尺寸圖
公稱通徑 執行機構 H B φB
常溫型上閥蓋 伸長型上閥蓋 波紋管上閥蓋
25 LHA1D、R 390 545 545 230 218
LHA2D、R 465 620 - 281 267
40 LHA1D、R 400 550 560 230 218
LHA2D、R 475 625 - 281 267
LHA3D、R 580 730 - 363 350
LHA4D、R 830 975 - 520 470
50 LHA1D、R 400 550 560 230 218
LHA2D、R 475 625 - 281 267
LHA3D、R 580 730 - 363 350
LHA4D、R 835 980 - 520 470
65 LHA2D、R 545 695 765 281 267
LHA3D、R 600 750 - 363 350
LHA4D、R 840 990 - 520 470
LVA5D 1225 1375 - - 620
LVA5R 1335 1485 - - 620
80 LHA2D、R 555 705 775 281 267
LHA3D、R 610 760 - 363 350
LHA4D、R 840 990 - 520 470
LVA5D 1225 1375 - - 620
LVA5R 1335 1485 - - 620
100 LHA2D、R 555 710 775 281 267
LHA3D、R 610 765 - 263 350
LHA4D、R 845 995 - 520 470
LVA5D 1230 1380 - - 620
LVA5R 1340 1490 990 - 620
125 LHA3D、R 700 850 - 363 350
LHA4D、R 865 1015 - 520 470
LVA5D 1255 1405 - - 620
LVA5R 1365 1515 1005 - 620
150 LHA3D、R 720 870 - 363 350
LHA4D、R 885 1035 - 520 470
LVA5D 1275 1425 - - 620
LVA5R 1385 1535 - - 620

注:表上H欄尺寸是調節閥不帶手輪機構的數字,如果帶手輪機構,要相應加上手輪機構的尺寸。
