D971電動軟密封蝶閥

一、D971電動軟密封對夾蝶閥 概述

電動軟密封蝶閥采用了多種零件材質配對,由雙偏心對夾蝶閥與YXR與AOX精小型電動執行器組成,其結構緊湊,90°回轉開關輕松,密封可靠,電動軟密封蝶閥使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。電動軟密封蝶閥的主要部件材質選用:閥體材質:鑄鐵、球鐵、不銹鋼、銅合金、鋁合金;蝶板材質:球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金;閥座:丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等。

D971電動軟密封蝶閥 D971電動軟密封蝶閥

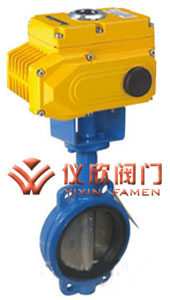

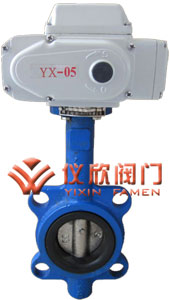

D971電動軟密封對夾蝶閥(配YX系列電動執行器) D971電動軟密封對夾蝶閥(配YXX電動執行器)

二、D971電動軟密封對夾蝶閥 特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
4、蝶板采用框架結構,強度高,過流面積大,流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
7、本閥結構獨特,操作靈活,省力,方便。

三、D971電動軟密封對夾蝶閥 主要零部件材料

? ? ? ?
零件名稱 材料
閥體 HT250 WCB SUS304
蝶板 球墨鑄鐵鍍鎳磷 不銹鋼304、316
閥軸 2Cr13 SUS304
密封圈 NBR、EPDM、VITON、PTFE

四、D971電動軟密封對夾蝶閥 執行標準

制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92

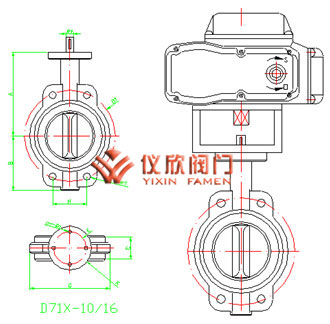

五、D971電動軟密封對夾蝶閥 主要外形連接尺寸

D971電動軟密封蝶閥 D971電動軟密封蝶閥
DN L H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1103 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901
900 203 621 1800 617 706 978 1001 1001
1000 216 702 2363 632 706 1078 1112 1112
1200 254 818 2583 632 706 1295 1328 1328
