HLC小口徑籠式單座調節閥

一、HLC小口徑籠式單座調節閥 概述

HLC小口徑籠式單座調節閥是一種高性能的調節閥, 堅固的閥芯導向和套筒可防止液體發生閥蒸和空化。結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧膜執行機構,其結構緊湊,輸出力大。

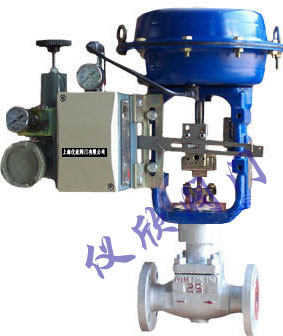

HLC小口徑籠式單座調節閥 HLC小口徑籠式單座調節閥

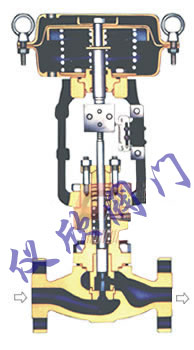

HLC小口徑籠式單座調節閥 HLC小口徑籠式單座調節閥剖面圖

二、HLC小口徑籠式單座調節閥 主要技術參數

閥體型式:直通單座套筒式鑄造球型閥
公稱通徑:20、25mm
公稱壓力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接連接,嵌接焊SW.
材料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋:常溫型(P):-17~+230℃
伸長Ⅰ型(E1):-45~-17℃ +230~+566℃
伸長Ⅱ型(E2I):-100~-45℃
伸長Ⅱ型(E2W):-196~-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式:?jiǎn)巫淄彩街烷y芯
流量特性:等百分比特性(%)和線性特性(L)參考以下流量圖
套筒形式:分離式套筒
材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HLC小口徑籠式單座調節閥 執行機構

型式:LHA多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍:20~100、80~240kPa
供氣壓力:140~400kPa
氣源接口:Rc1/4”
環境溫度:-30~+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HLC小口徑籠式單座調節閥 流量特性

柱塞閥芯的流量特性曲線(Cv=0.4~14)

等百分比特性(%TF軟閥座) 線性特性(LTF軟閥座)
等百分比特性(%TF軟閥座) 線性特性(LTF軟閥座)

柱塞閥芯的流量特性曲線(Cv=0.01~0.25)

等百分比特性(%CF金屬閥座) 線性特性(LCF金屬閥座)
等百分比特性(%CF金屬閥座) 線性特性(LCF金屬閥座)

五、HLC小口徑籠式單座調節閥 外形尺寸

執行機構 H φB C E HLC小口徑籠式單座調節閥
常溫型P 伸長Ⅰ型EⅠ 伸長Ⅱ型EⅡ 伸長Ⅲ型EⅢ
HA1D、R 375 525 685 900 218 230 40
HA2D、R 450 600 760 975 267 281 40

注:表上H欄尺寸是調節閥不帶手輪機構的數字,如果帶手輪機構,要相應加上手輪機構的尺寸。
