HPC高壓籠式調節閥

一、HPC高壓籠式調節閥　概述

HPC高壓籠式調節閥 是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小、流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

HPC高壓籠式調節閥	HPC高壓籠式調節閥剖面圖

二、HPC高壓籠式調節閥　閥體、閥內組件

型式：直通籠式鑄造球型閥
公稱通徑：40、50、80、100、150、200mm
公稱壓力：ANSI 900、1500、2500 JIS 63Kv 連接型式：法蘭連接： RF 、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981
焊接連接：嵌接焊SW（40～80mm） 對接焊BW（80～200mm）
材料：鑄鋼（ZG230-450）、 CrMo鋼、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti ）等
上閥蓋：常溫型（P）：-5～+230℃ 伸長Ⅰ型（E1）： +230～+566℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：石棉編織填料、石墨填料

閥內組件
閥芯型式：金屬閥座的壓力平衡結構
流量特性：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）

三、HPC高壓籠式調節閥 執行機構

型式：LHA多彈簧式薄膜執行機構、LVA5單彈簧薄膜執行機構，LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：40～200、80～240kPa（LHA、LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：280～400kPa（LHA型），280kPa（LVA5型），400～500kPa（LVA6型），300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HPC高壓籠式調節閥 性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級
回差：帶定位器：小于全行程的1%，
基本誤差：帶定位器：小于全行程的±1%
（注：采用標準的V型聚四氟乙烯填料）

五、HPC高壓籠式調節閥 流量特性

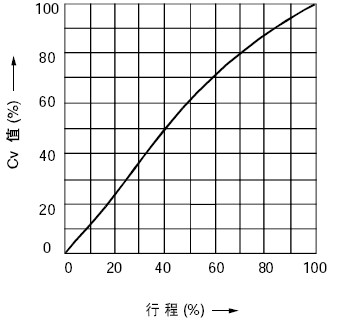

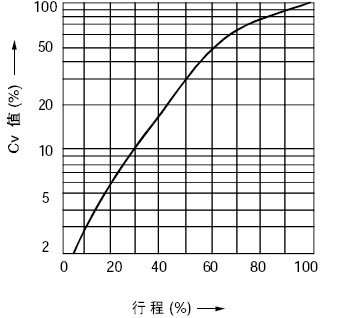

典型的流量特性曲線

等百分比特性(%V)	線性特性(LV)

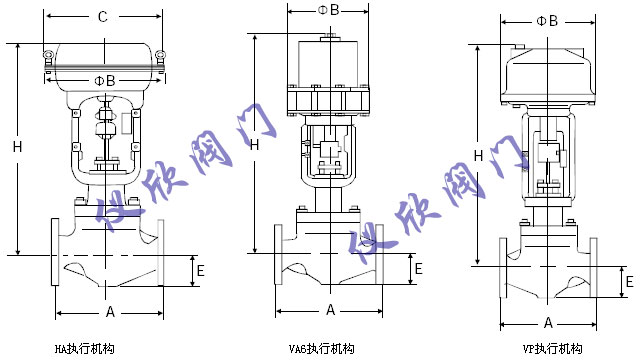

五、HPC高壓籠式調節閥　外形尺寸

公稱 通徑	執行 機構	H						E			C	φB
		ANSI 900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常溫型(P)	伸長型(E1)	常溫型(P)	伸長型(E1)	常溫型(P)	伸長型(E1)
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
	LHA4D、R	890	1030	890	1030	935	1080				520	470
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
	LHA4D、R	925	1085	925	1085	960	1120				520	470
80	LHA3D、R	800	980	800	980	835	1005	140	150	165	363	350
	LHA4D、R	960	1140	960	1140	995	1165				520	470
100	LHA3D、R	835	1015	835	1015	880	1050	160	170	195	363	350
	LHA4D、R	995	1175	995	1175	1040	1210				520	470
	LVA5D	1380	1560	1380	1560	1425	1595					620
	LVA5R	1490	1670	1490	1670	1535	1705					620
	LVA6R	1229	1409	1229	1409	1274	1444					445
150	LHA3D、R	895	1075	895	1075	935	1110	210	225	260	363	360
	LHA4D、R	1055	1235	1055	1235	1095	1270				520	470
	LVA5D	1440	1620	1440	1620	1480	1655					620
	LVA5R	1550	1730	1550	1730	1590	1765					620
	LVA6R	1300	1480	1300	1480	1340	1515					445
	LVP5	1080	1260	1080	1260	1120	1295					345
200	LHA4D、R	1155	1395	1155	1395	1185	1370	280	290	330	520	470
	LVA5D	1545	1785	1545	1785	1575	1760					620
	LVA6R	1655	1895	1655	1895	1685	1870					620
	LVP6	1395	1635	1395	1635	1425	1610					445

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
