HPS高壓?jiǎn)巫{(diào)節閥

一、HPS高壓?jiǎn)巫{(diào)節閥　概述

HPS高壓?jiǎn)巫{(diào)節閥 是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

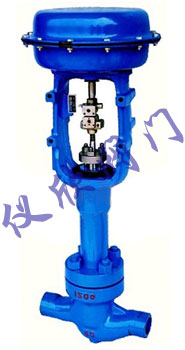

HPS高壓?jiǎn)巫{(diào)節閥	HPS高壓?jiǎn)巫{(diào)節閥剖面圖

二、HPS高壓?jiǎn)巫{(diào)節閥　閥體、閥內組件

型式： 單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（25～80mm）對接焊BW(80mm)
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上閥蓋：常溫型（P）：-5～+230℃
伸長Ⅰ型（E1）： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量：特性：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等

三、HPS高壓?jiǎn)巫{(diào)節閥 執行機構

型式： LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料： 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍： 20～100、40～200、80～240kPa（LHA、 LVA5型），190～250、190～300、190～350kPa（LVA6型）
供氣壓力： 260～400kPa（LHA型），260～280kPa（LVA5型），280～400kPa（LVA6型），300～500kPa（LVP型）
氣源接口 Rc1/4”
環境溫度： -30～+70℃
閥作用型式： 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HPS高壓?jiǎn)巫{(diào)節閥 性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級
回差：帶定位器：小于全行程的1%
基本誤差：帶定位器：小于全行程的±1% （注：采用標準的V型聚四氟乙烯填料）

五、HPS高壓?jiǎn)巫{(diào)節閥 流量特性

典型的流量特性曲線

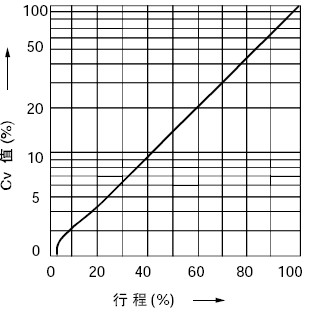

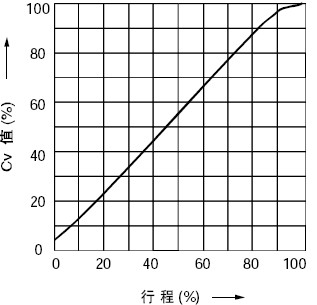

等百分比特性(%C)	線性特性(LC)

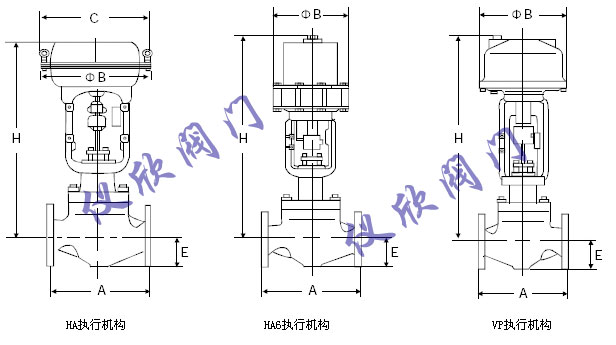

五、HPS高壓?jiǎn)巫{(diào)節閥　外形尺寸

公稱通徑	執行機構	H						E			C	φB
		ANSI900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常溫型(P)	伸長型(E1)	常溫型(P)	伸長型(E1)	常溫型(P)	伸長型(E1)
25	LHA3D、R	710	840	710	840	740	860	90	90	95	363	350
	LHA4D、R	870	1000	870	1000	900	1020				520	470
	LVA6R	1115	1245	1115	1245	1145	1265				-	445
	LVP5	895	1025	895	1025	925	1045				-	345
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
	LHA4D、R	890	1030	890	1030	935	1080				520	470
	LVA5D	1280	1420	1280	1420	1325	1470				-	620
	LVA5R	1390	1530	1390	1530	1435	1580				-	620
	LVA6R	1140	1280	1140	1280	1185	1350				-	445
	LVP5	920	1060	920	1060	965	1110				-	345
	LVP6	1140	1280	1140	1280	1185	1380				-	445
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
	LHA4D、R	925	1085	925	1085	960	1120				520	470
	LVA5D	1315	1475	1315	1475	1350	1510				-	620
	LVA5R	1425	1585	1425	1585	1460	1620				-	620
	LVA6R	1175	1335	1175	1335	1210	1370				-	445
	LVP5	955	1115	955	1115	990	1150				-	345
	LVP6	1175	1335	1175	1335	1210	1370				-	445
	LVP7	1270	1420	1270	1420	1305	1465				-	545
80	LHA3D、R	80	980	800	980	835	1005	140	150	165	363	350
	LHA4D、R	960	1140	960	1140	995	1165				520	470
	LVA5D	1345	1525	1345	1525	1380	1550				-	620
	LVA5R	1455	1635	1455	1635	1490	1660				-	620
	LVA6R	1205	1385	1205	1385	1240	1410				-	445
	LVP5	985	1165	985	1165	1020	1190				-	345
	LVP6	1205	11385	1205	1385	1240	1410				-	445
	LVP7	1295	1475	1295	1475	1330	1500				-	545

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
