儀欣閥門:電動控制閥>>電動調節閥>>電動V型調節球閥

電動V型調節球閥

一、電動V型調節球閥 概述

電動V型調節球閥是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥,是一種芯閥座采用金屬或金屬對聚四氟乙烯密封配合的旋轉球閥,電動V型調節球閥將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥又可作關斷切斷閥
YXQV電動V型調節球閥,由YXR、YXX、YXQ、PSQ電動執行機構和V型球閥組成,通過220VAC供電與內置伺服放大器的協調工作,實現對閥門開度的調節,同時閥門可以反饋給DSC閥位置信號作為遠程控制的參照。
電動V型調節球閥V型切口球面板在增大調節比的同時,在截流時對密封環還有剪切作用,因此適用于要求大調節比的控制系統,以及對含纖維質流體、料漿類流體的控制。
電動V型球閥 廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕行業。

電動V型調節球閥 電動V型調節球閥

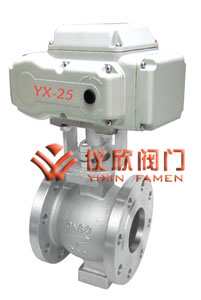

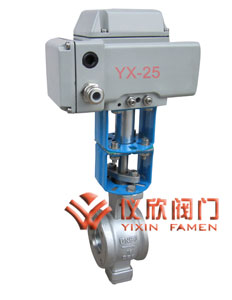

電動V型球閥(法蘭式) 電動V型球閥(對夾式)

二、電動V型調節球閥 閥體部分技術參數

型式 直通兩體式鑄造?V 型球閥?DN25~200
直通整體式鑄造?V 型球閥?DN250~300
公稱通徑 DN25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力 ANSI 150、300 Lb;JIS 10、20 K;PN1.6、2.5、4.0MPa
連接形式 法蘭連接:RF、FM,標準按?? ?ANSI B16.5;JIS B2201;HG20596(或?GB9113-2000)
閥體材質 WCB / SCPH2,WC6/ SCPH21,WC9/ SCPH32,CF8 / SCS13A,? CF8M / SCS14A
閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
使用溫度 常溫型:-29~+150℃ 高溫型:+150~+450℃
填料 常溫型:楔型聚四氟乙烯填料 高溫型:柔性石墨成型填料
與執行機構連接 符合?ISO 5211/1~5211/3-1982
電動V型調節球閥 電動V型調節球閥
防爆型電動V型球閥(配YXQ電動執行器) 防爆型電動V型球閥(配Q型電動執行器))

三、電動V型調節球閥 閥內件部分技術參數

閥芯型式 V 型缺口閥芯
流量特性 近似等百分比性,請參照圖?2
流量系數 請參見表?2
閥內件材質 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
球芯轉角 90°

四、電動V型調節球閥 電動執行機構標準規格

參數 YXR-10 YXR-20 YXR-40 YXR-60 YXR-100 YXR-150
輸出軸力矩 100N·M 200N·M 400N·M 600N·M 1000N·M 1500N·M
電源電壓 單相??220VAC,50/60Hz 或者24VDC(定做)
動作范圍 0~90°
動作時間 30 秒/(50Hz 時) 45 秒
驅動馬達 20W 30W 90W 90W 100W 100W
保護裝置 過熱保護器(自動恢復型)
環境溫度 -25~+55℃
絕緣電阻 100MΩ(500V-DC)
耐壓值 AC1500V 1 分鐘
手動操作 用可卸式手柄操作
限位元件 電動操作時:全開全閉極限開關;手動操作時:機械擋塊
防水性 相當于?IP65 標準
安裝狀態 可適應各種方向
重量 4.5kg 7.8kg 8.5kg 20kg 21kg 22kg
本體材質 鋁合金壓鑄
配線接口 PF 1/2×2?塑料防水接頭

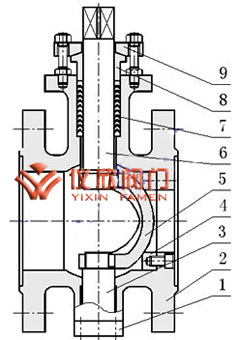

五、電動V型調節球閥 主要零件材料及內部結構

本體材質為碳鋼 電動V型調節球閥
1 底座 WCB LCB WC9
2 閥體 WCB LCB WC9
3 下閥軸 2Cr13 2Cr13 2Cr13
4 密封圈 PTFE/PPL
PPL
5 V球 CF8 CF8M CF3M
6 上閥軸 2Cr13 2Cr13 2Cr13
7 填料 柔性石墨/PTFE
8 填料壓蓋 WCB LCB WC9
9 壓板 WCB LCB WC9
本體材質為不銹鋼
1 底座 CF8 CF8M CF3M
?2 閥體 CF8 CF8M CF3M
3 下閥軸 304 316 316L
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上閥軸 304 316 316L
7 填料 柔性石墨/PTFE
8 填料壓蓋 CF8 CF8M CF3M
9 壓板 CF8 CF8M CF3M

注:以上為標準配置結構,標準的閥體材料是碳鋼和不銹鋼,也可根據用戶需求進行配置

六、電動V型調節球閥 KV值及流量特性

公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 28 31 37 40 53 66 89 104 130 173 212 255
流量系數?Kv 30 35 56 90 140 230 387 600 965 1567 2400 3900

電動V型調節球閥 調節特性圖

電動V型調節球閥曲線圖

七、電動V型調節球閥 外形尺寸

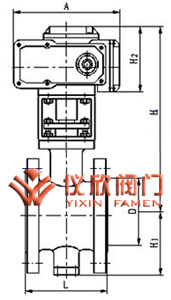

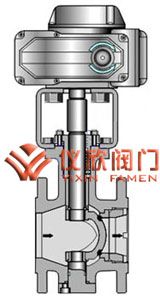

電動V型球閥外型尺寸圖(法蘭式) 電動V型球閥外型尺寸(對夾式) 電動V型調節球閥部面圖
電動V型球閥外型尺寸圖(法蘭式) 電動V型球閥外型尺寸(對夾式) 電動V型調節球閥結構圖
公稱通徑 外形尺寸 執行機構 重量
A h1 h2 h3 h4 H1 H2 ?D n×?c
25 165 165 114 136 12 265 212 348 70 4×?10 4×?10 Unic-10 Unic-10 8.1 9.2
32 178 180 114 136 12 265 212 348 70 9.1 10.3
40 165 190 152 176 15 305 257 386 70 12.5 15
50 178 216 160 200 15 315 279 409 70 4×?12 Unic-20 15 20.5
65 190 241 187 228 16 368 349 487 102 4×?12 Unic-40 Unic-40 25 30
80 203 283 193 230 20 370 354 494 102 35 40.6
100 305 305 209 250 16 390 393 533 102 4×?14 50 55
125 356 381 269 312 28 482 485 555 136×116 4×?14 Unic-60 Unic-100 103 113
150 394 403 284 325 28 495 515 685 136×116 Unic-100 Unic-150 115 125
200 457 502 322 365 28 540 589 764 136×116 Unic-150 165 170
250 533 568 460 530 36 815 165 4×?22 4×?22 185 200
300 610 648 475 565 36 875 165 205 220

①壓力等級為 ANSI 150 Lb;JIS 10 K;PN1.6MPa
②壓力等級為 ANSI 300 Lb;JIS 20 K;PN2.5、4.0MP
