對夾式雙偏心彈性硬密封蝶閥

一、對夾式雙偏心彈性硬密封蝶閥 概述

適用介質：水、蒸汽、油品等。介質溫度≤300 ℃

二、對夾式雙偏心彈性硬密封蝶閥 主要外形連接尺寸

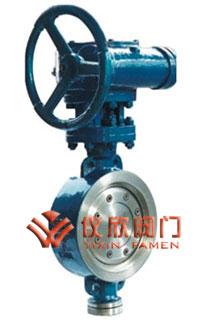

對夾式雙偏心彈性硬密封蝶閥 對夾式雙偏心彈性硬密封蝶閥

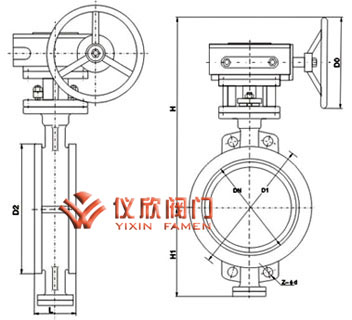

對夾式雙偏心彈性硬密封蝶閥 對夾式雙偏心彈性硬密封蝶閥尺寸圖
公稱通徑（DN） 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L H1 H D1 4-Φ-M D1 4-Φ-M D1 4-Φ-M
50 43 225 320 125 Φ18 125 Φ18 125 Φ18
65 46 245 350 145 Φ18 145 Φ18 145 Φ18
80 49 245 360 160 Φ18 160 Φ18 160 Φ18
100 56 270 400 180 Φ18 180 Φ18 190 Φ23
125 64 310 480 210 Φ18 210 Φ18 220 Φ25
150 70 315 520 240 Φ23 240 Φ23 250 Φ25
200 71 375 610 295 M20 295 M20 310 M22
250 76 405 670 350 M20 355 M22 370 M27
300 83 435 730 400 M20 410 M22 430 M27
350 92 500 830 460 M20 470 M22 490 M30
400 102 525 890 515 M22 525 M27 550 M30
450 114 580 970 565 M22 585 M27 600 M30
500 127 615 1040 620 M22 650 M30 660 M36
600 154 700 1190 725 M27 770 M36 770 M36
700 165 755 1300 840 M27 840 M36 875 M42
800 190 835 1450 950 M30 950 M36 990 M42
900 203 895 1580 1050 M30 1050 M36 1090 M48
1000 216 1000 1750 1160 M30 1170 M42 1210 M52
