三偏心多層次硬密封對夾蝶閥

一、三偏心多層次硬密封對夾蝶閥 概述

三偏心多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥 體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。 2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。 3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

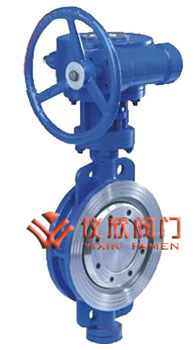

三偏心多層次硬密封對夾蝶閥 三偏心多層次硬密封對夾蝶閥
三偏心多層次硬密封對夾蝶閥 三偏心多層次硬密封對夾蝶閥尺寸圖

二、三偏心多層次硬密封對夾蝶閥 采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997 法蘭連接尺寸: GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000 結構長度:GB/T12221-1989 壓力試驗:GB/T13927-1992；JB/T9092-1999

三、三偏心多層次硬密封對夾蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000 50～500
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

四、三偏心多層次硬密封對夾蝶閥 主要零件材質

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨

五、三偏心多層次硬密封對夾蝶閥 主要外形尺寸

公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg)
H Dd373H Dd673H Dd973H PN1.6MPa PN2.5MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 12
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 13
80 3 64 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15
100 4 64 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17
125 5 70 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27
150 6 76 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29
200 8 89 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 45
250 10 114 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 69
300 12 114 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 86
350 14 127 320 1050 450 560 1070 450 220 1140 300 315 470 16-26 490 16-33 122
400 16 140 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 141
450 18 152 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 191
500 20 152 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 260
600 24 154 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 380
700 28 165 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 450
800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 650
900 36 203 595 1810 750 550 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
1400 56 279 870 2450 1000 925       2886     1590 36-48 1640 36-62 1900
1600 64 318 1000 2730 1000 925       3156     1820 40-56 1860 40-62 2900
1800 72 356 1110 3020 1100 980       3421     2020 44-56 2070 44-70 4000
2000 80 406 1250 3270 1100 980       3685     2230 48-62 2300 48-70 5300
