消防信號蝶閥
一、消防信號蝶閥 概述
XD373系列渦輪傳動對夾式偏心消防信號蝶閥其設計采用偏心蝶板，軸端設置凸輪機構與開關信號接觸，能有效提供閥門開啟與關閉的信號，并能輸出連接聲光設施、提供聲與光的信號，一般用于為消防設施配套所用。顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
 |
 |

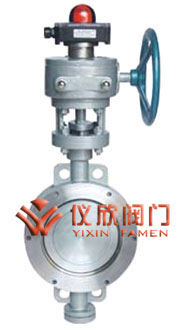

消防信號蝶閥 |

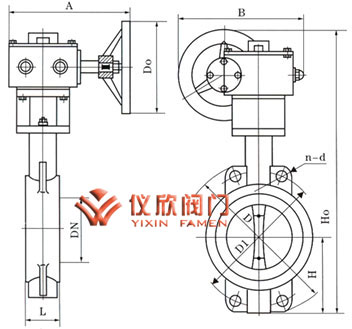

消防信號蝶閥尺寸圖 |
二、消防信號蝶閥 主要技術參數
| 公稱通經 |
DN(mm) |
50-200 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 適用介質 |
水、海水、油品等≤125℃ |
| 適用溫度 |
三、消防信號蝶閥 主要零部件材料
| 序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
| 1 |
閥體 |
球鐵、鑄鋼 |
7 |
密封圈 |
NBR。EPDM |
| 2 |
閥軸 |
SUS410/SUS316 |
8 |
圓墊片 |
SUS316/黃銅 |
| 3 |
蝶板 |
球鐵噴塑、不銹鋼 |
9 |
對開環 |
SUS316/黃銅 |
| 4 |
閥座 |
EPDM，PTEE |
10 |
擋圈 |
彈簧鋼 |
| 5 |
襯套 |
青銅，聚四氟乙烯 |
|
|
|
四、消防信號蝶閥 采用標準
| 制造標準 |
GB/T 122387-89 |
| 法蘭標準 |
GB9113-2000、GB17241.6-1998 |
| 結構長度標準 |
GB12221-89 |
| 檢驗標準 |
GB/T 13927-92 |
五、消防信號蝶閥 主要外形連接尺寸
| 公稱通經 |
結構長度（標準值） |
外形尺寸（參考值） |
連接尺寸（標準值） |
參考重量（Kg） |
| 1.6MPa |
| 毫米mm |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
D |
D1 |
n-d |
| 50 |
2 |
43 |
102 |
362 |
200 |
200 |
160 |
165 |
125 |
4-18 |
15 |
| 65 |
21/2 |
46 |
112 |
382 |
200 |
200 |
160 |
185 |
145 |
4-18 |
17 |
| 80 |
3 |
49 |
120 |
400 |
200 |
200 |
160 |
200 |
160 |
8-18 |
19.5 |
| 100 |
4 |
56 |
137 |
434 |
200 |
200 |
160 |
220 |
180 |
8-18 |
23 |
| 125 |
5 |
64 |
162 |
480 |
200 |
200 |
160 |
250 |
210 |
8-18 |
28 |
| 150 |
6 |
70 |
174 |
550 |
280 |
280 |
240 |
285 |
240 |
8-22 |
48 |
| 200 |
8 |
71 |
207 |
615 |
280 |
280 |
240 |
340 |
295 |
12-22 |
53 |
| 250 |
10 |
76 |
242 |
694 |
280 |
280 |
240 |
405 |
355 |
12-26 |
94 |
| 300 |
12 |
83 |
284 |
829 |
420 |
520 |
350 |
460 |
410 |
12-26 |
124 |
