Q641氣動切斷球閥

一、氣動切斷球閥 概述

氣動切斷球閥是由球閥及單(雙)作用活塞式氣動執行器組成,具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。 氣動切斷球閥是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°,以實現全開——全閉的動作,氣動切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座。

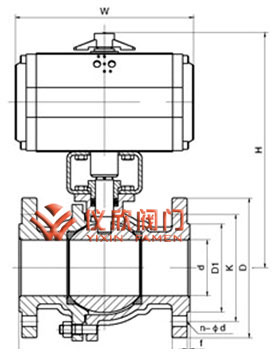

氣動切斷球閥 氣動切斷球閥結構尺寸圖
氣動切斷球閥 氣動切斷球閥尺寸圖

二、氣動切斷球閥 執行標準

1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。

三、氣動切斷球閥 主要零件材質表

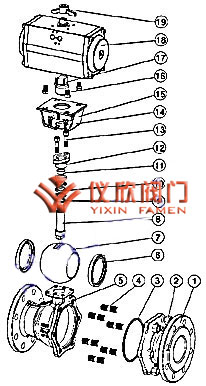

序號 零件名稱 材 質 氣動切斷球閥分解圖
C P R
1 右閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 墊片 PTFE PTFE PTFE
4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥座 PTFE PTFE PTFE
7 球體 1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 閥桿 1Cr13 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 墊片 PTFE PTFE PTFE
10 填料 PTFE PTFE PTFE
11 襯套 PTFE PTFE PTFE
12 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 連接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 連接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 氣動裝置
19 位置指示器 塑料 塑料 塑料

四、氣動切斷球閥 主要外形尺寸

公稱通徑DN(mm) 尺寸 執行器型號
L D D1 D2 b f n-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 3 4-18 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S
