氣動三通調節閥

一、氣動三通調節閥 概述

氣動三通調節閥，是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，氣動三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZJHF、ZJHH氣氣動三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

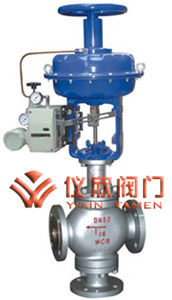

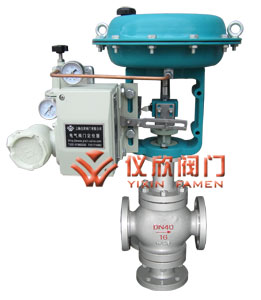

氣動薄膜三通分流調節閥（普通型）	氣動薄膜三通合流調節閥（頂裝手輪）

二、氣動三通調節閥 主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍
閥 體 上下閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
閥芯、閥座、閥桿	1Cr18Ni9	-250～550℃
密封墊	橡膠石棉板
	不銹鋼纏繞墊
填料	聚四氟乙烯
上下膜蓋	A3鋼板
膜片	35CrMoA
	35、A3
支架、頂盤	HT200
壓縮彈簧	60Si2Mn
波紡薄膜	5806膠夾480D尼龍66網眼布

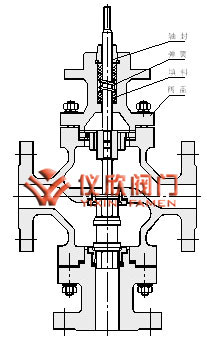

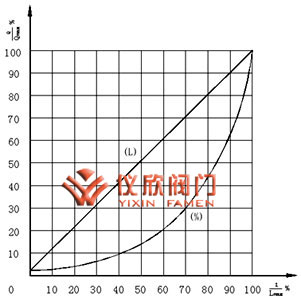

氣動三通調節閥內部結構圖	氣動三通調節閥流量特性圖

三、氣動三通調節閥 執行機構主要技術參數

型號	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面積cm2	400	630	1000	1600
行　程mm	16.25	40	60	1000
彈簧范圍KPa	20～100；40～200、20～60、60～100、80～240

四、氣動三通調節閥 執行機構性能指標

項目			不帶定位器	帶定位器
基本誤差％			±6	±1.5
回差％			5	1.5
死區％			4	0.6
始終點偏差％	氣關	始點	±2.5	±1.5
		終點	±6.0
	氣開	始點	±6.0
		終點	±2.5
額定行程偏差％			±2.5
允許泄漏量L/h			10-3×閥額定容量

五、氣動三通調節閥 執行機構允許壓差

供氣壓力	彈簧壓力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

六、氣動三通調節閥 外形尺寸圖

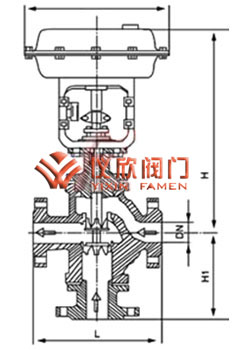

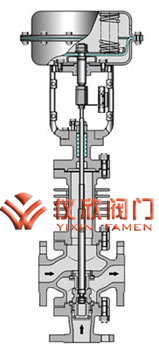

氣動三通調節閥結構尺寸圖	氣動三通調節閥（高溫型結構圖）

公通徑		25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	635	720
	PN4.0MPa	190	210	230	255	285	310	355	425	460	560	660	740
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa	140	150	160	180	200	220	220	256	278	322	540	612
	PN4.0MPa	150	160	170	190	220	232	256	295	313	372	540	612
	PN6.4MPa	160	170	180	200	220	242	266	300	318	382	540	612
H(mm)	普通型	435	441	465	480	584	585	575	762	772	792	1203	1234
	散熱片型	565	571	595	610	631	748	738	961	971	989	1525	1554
D(mm)		285				360			470
重量(KG)		72	75	81	88	135	158	190	262	322	450	550	600

注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
