氣動智能調節閥

一、氣動智能調節閥 概述

氣動智能調節閥是集機械、電子、軟件為一體的換代產品，由智能閥門定位器和氣動調節閥組成，具有調試簡單、維護方便、產品結構緊湊、壓降損失小、可調范圍廣、流量精度高等特點。與傳統調節閥相比，該產品具有高可靠性、高抗振性、低能耗、運行成本低等優點，實現了人機對話。
氣動智能調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣 泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場 合。氣動智能調節閥產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度 由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II 級或IV級。流量特性為線性或等百分比。

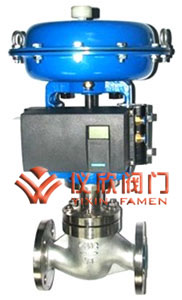

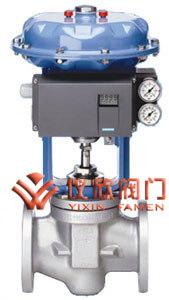

氣動單座智能調節閥	氣動套筒智能調節閥

二、氣動智能調節閥 主要零件材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜 蓋	A3

三、氣動智能調節閥 主要性能指標

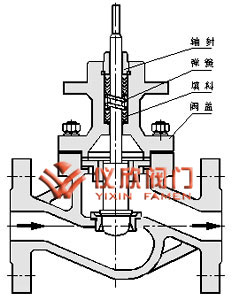

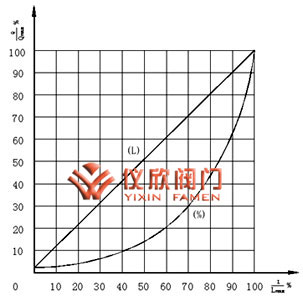

氣動智能調節閥內部結構圖	氣動智能調節閥流量特性圖

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司 商洽生產
額定流量 系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6   1.6   4.0   6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5

四、氣動智能調節閥 性能參數及允許壓差

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面積cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20～100(標準):40～200; 80～240; 20～60; 60～100

五、氣動智能調節閥 性能指標

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始 終 點 偏 差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10-4×閥額定容量
額定行程偏差%		±2.5

六、氣動智能調節閥 允許壓差

開關方式	執行機構型號	彈簧范圍KPa	氣源壓力KPa	需要附件	公稱通徑(閥座直徑)mm
					25				25	40		50	65	80	100	150		200	250	300
					(10)	(12)	(15)	(20)		(32)	(40)					(125)	(150)
氣 關	ZHA -22	20～100 20～100 40～200	140 250 140	P P P或R	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA -23	20～100 20～100 40～200	140 250 400	P P P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA -34	20～100 20～100 40～200	140 250 400	P P P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA -45	20～100 20～100 40～200	140 250 400	P P P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.06 0.37 0.51	0.04 0.25 0.36
氣 開	ZHB -22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHB -23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHB -34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB -45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.03 0.09 0.20	0.02 0.06 0.14

注：
1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。

七、氣動智能調節閥 外形尺寸

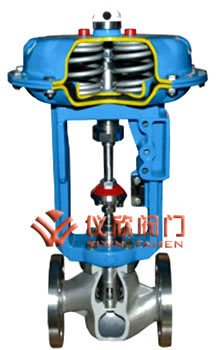

氣動智能調節閥外型尺寸圖	氣動智能調節閥剖面圖

DN	L			H		H1				質量		φA
	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660
