三位置氣動執行器

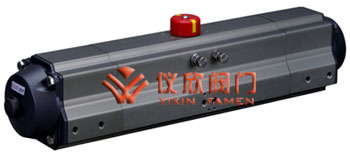

一、三位置氣動執行器 概述

三位置氣動執行器有二種型號0°-45°-90°和0°-90°-180°，在氣口“2”進氣后活塞向兩端運動被兩端設計有輔助活塞產生機械限制來實現中間位置的， 可直接利用外面兩端調節螺栓很容易調節中間位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。

二、三位置氣動執行器 工作原理

三位置氣動執行器的操作需要設計一套電磁閥控制回路系統來完成操作，其控制原理如下：

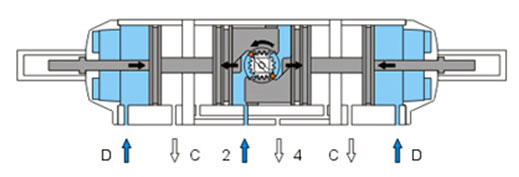

位置1 （中間位置）
氣源壓力同時進入2口和D口，空氣從4口和C口排出，2口作為內部活塞移動，D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。

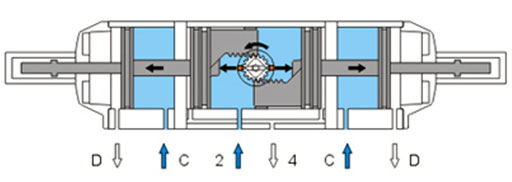

位置2 （全開位置）
氣源壓力同時進入2口和C口，空氣從4口和D口排出，2口的內部活塞繼續移動，C口為解除輔助活塞推桿限制定位，使內部活塞順利到達全開位置。

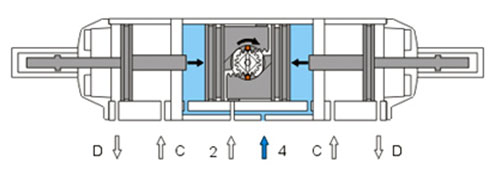

位置3 （全關位置）
氣源壓力進入4口，空氣從2口排出，內部活塞向中間方向移動到達全關位置。 可提供0°-45°-90°彈簧回位型號規格，在斷氣斷電時（或氣源故障），通過彈簧迫使內部活塞回位到全關位置。
