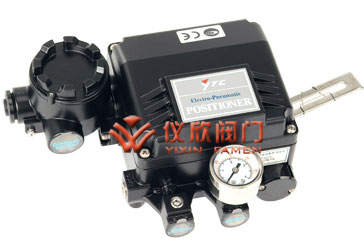

YT-1000L電氣閥門定位器

一、YT-1000L電氣閥門定位器 概述

電-氣閥門定位器 YT-1000L 是一種從控制器或控制系統中接受 4~20mA 電流信號, 并向氣動執行機構輸送空氣來控制閥門開度的裝置。

在 5~200Hz 范圍內無共振現象。
不用更換零件只需簡單操作即可進行1/2 范圍內的分程控制。
零調節和量程調節非常簡單。
正作用和反作用可方便轉換。
反饋桿連接非常簡單。
反應速度快而準確。
空氣消耗量小,經濟性好。
在小型執行器也可利用定位器的節流孔來防止振動現象。
可方便進行管道連接。

YT-1000L電氣閥門定位器

二、YT-1000L電氣閥門定位器 動作原理

為了改變閥門的位置增加輸入電流。由①力矩馬達發生力,使 ②擋板和③噴嘴之間距離增加,從而噴嘴背壓急劇減小。⑤閥 芯向上移動,同時⑦氣門被打開,把出口 1 氣管空壓送到⑩執 行器。增加?執行機構內的壓力而使?執行機構的軸開始下 降。隨著?執行機構的軸下降與反饋桿連接的反饋彈簧被拉 伸。當定位器的輸入信號產生的電磁力矩與反饋彈簧的力矩相 平衡時,?執行機構軸停止動作。

三、YT-1000L電氣閥門定位器 參數

形式 單作用 雙作用
輸入信號 4~20 mA DC
阻??? 抗 250±15?Ohm
輸入壓力 1.4~7 kgf/?? (20~100 Psi)
行?? 程 10~150 mm
氣源接口 PT (NPT) 1/4
壓力表接口 PT (NPT) 1/8
電源接口 PF 1/2 (G 1/2)
防爆等級 ExiaIIBT6, ExdmIIBT6, ExdmIICT6
防護等級 IP 66
環境溫度 -20℃~70℃(標準)
直 線 性 ±1%?F.S. ±2% F.S.
滯后度 1% F.S.
靈 敏 度 ±0.2% F.S. ±5%?F.S.
重 復 性 ±0.5% F.S.
空氣消耗量 3 LPM (Sup=1.4kgf/?, 20Psi)
流量 80 LPM (Sup=1.4kgf/?, 20Psi)
材質 壓 鑄 鋁
重量 2.8kg
