氣動煤氣切斷閥

一、氣動煤氣切斷閥 概述

氣動煤氣切斷閥是一種安全保護閥，安裝在液化石油氣（燃?xì)猓?，液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。此閥也可做為氣動截止閥使用?？蓪?shí)現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。

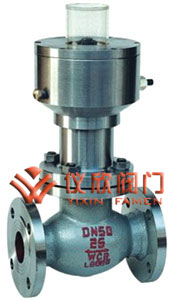

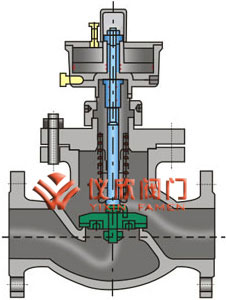

氣動煤氣切斷閥	氣動煤氣切斷閥結構圖

二、氣動煤氣切斷閥 工作原理

氣動煤氣切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。 1.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉. 2.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.

三、氣動煤氣切斷閥 主要性能規范

壓力等級	2.5/4.0Mpa	氣缸工作壓力	≤2.0Mpa
使用溫度	-40~+80℃	氣缸使用介質	氮?dú)鈆無水空氣
使用介質	天然氣，液化氣，	熔閉時間	±70℃
關閉時間	≤5秒	氣缸開啟壓力	≥0.5-0.7Mpa

四、氣動煤氣切斷閥 主要零部件材料

零件名稱	材料
閥體閥蓋	碳素鋼
氣缸， 活塞	球墨鑄鐵
密封圈， O型川	聚四氟乙烯，丁晴橡膠
彈簧	50CrVA（彈簧鋼）

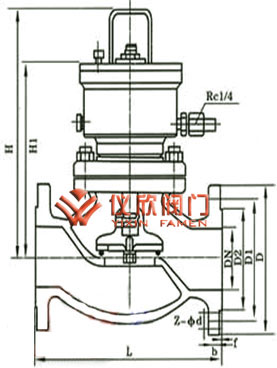

五、氣動煤氣切斷閥 主要安裝尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25
