Z41鑄鐵明桿閘閥

一、Z41鑄鐵明桿閘閥 主要特點及用途

1.結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
2.密封面采用不銹鋼和硬質合金,使用壽命長。
3.采用柔性石墨填料、密封可靠,操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

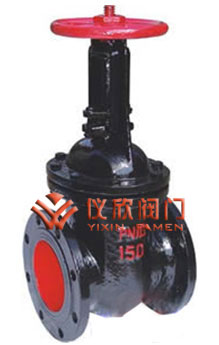

Z41鑄鐵明桿閘閥 Z41鑄鐵明桿閘閥

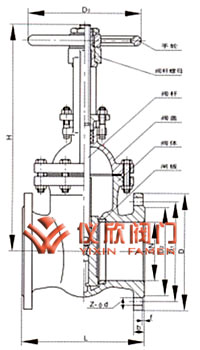

Z41鑄鐵明桿閘閥 Z41鑄鐵明桿閘閥尺寸圖

二、Z41鑄鐵明桿閘閥 執行標準

設計制造:按GB/T12234-89的規定
結構長度:按GB/T12221-89的規定
法蘭面尺寸:按JB79 GB/T9112-9131的規定
檢查與試驗:按JB/T9092-99 GB/T13927-92的規定
傳動方式:手動、電動、齒輪傳動

三、Z41鑄鐵明桿閘閥 主要技術參數

型號 公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質
密封 強度
Z41T-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z41T-10
Z41W-10 ≤100℃ 油品、煤氣

四、Z41鑄鐵明桿閘閥 主要零件材料

型號 閥體、閥蓋、閘板 閘板 密封圈 閥桿螺母 閥 桿 填 料
Z41H-10 灰鑄鐵、鑄 鋼 碳鋼+合金鋼 不銹鋼、合金鋼 青銅 碳鋼、不銹鋼 浸油石棉盤根
Z41W-10 灰鑄鐵 灰鑄鐵 黃銅 碳鋼
Z41T-10 灰鑄鐵 灰鑄鐵+黃銅 黃銅 碳鋼、黃銅

五、Z41鑄鐵明桿閘閥 主要外形尺寸及重量

公稱通徑DN(mm) 尺寸 重量
(kg)
L D D1 D2 b-f Z-d H D0
40 165 145 110 85 18-3 4-18 245 135 20
50 180 160 125 100 20-3 4-18 286 180 26
65 190 180 145 120 20-3 4-18 320 180 35
80 203 195 160 135 22-3 4-18 373 200 45
100 229 215 180 155 22-3 8-18 428 200 60
125 250 245 210 185 24-3 8-18 513 240 85
150 270 280 240 210 24-3 8-23 582 240 125
200 292 335 295 265 26-3 8-23 730 320 180
250 330 390 350 320 28-3 12-23 897 320 240
300 356 440 400 368 28-3 12-23 1032 400 360
350 381 500 460 428 30-3 16-23 1170 400 400
400 406 565 515 482 32-3 16-25 1330 500 500
450 432 615 565 532 32-3 20-25 1460 500 590
500 457 670 620 585 34-3 20-25 1650 500 680
