鍛鋼止回閥

一、鍛鋼止回閥 概述

鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

鍛鋼止回閥有三種閥蓋設計,第一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。
止回閥還有三種不同的結構設計,分別是:立升式止回閥、球形止回閥和旋啟式止回閥。連接方式有法蘭,對焊等!

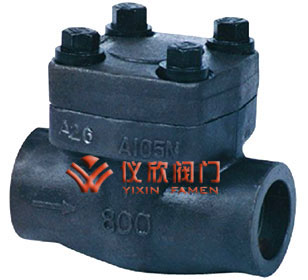

鍛鋼止回閥 鍛鋼止回閥
鍛鋼止回閥 鍛鋼止回閥尺寸圖

二、鍛鋼止回閥 結構設計和規范

止回閥制造按MSS SP-118,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。

三、鍛鋼止回閥 結構形式

鍛鋼止回閥 鍛鋼止回閥

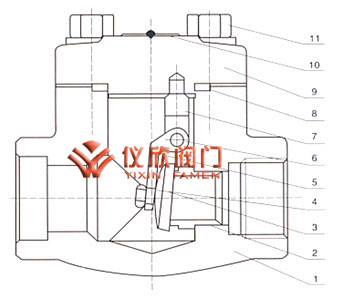

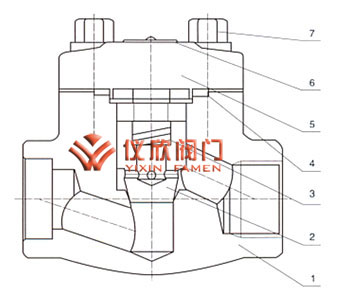

鍛鋼止回閥鍛鋼旋起式 鍛鋼止回閥鍛鋼升降式

1.全通徑或縮徑; 2.立升式止回閥 3.球形止回閥 4.旋啟式止回閥 5.可按要求采用彈簧輔助復位 6.采用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋,或自密封閥蓋 7.承插焊接ANSI/ASME B16.11 8.螺紋端(NPT端)按ANSI/ASME B1.20.1

四、鍛鋼止回閥 材料表

序號NO. 名 稱 美標碳鋼CS to ASTM 美標合金鋼AS to ASTM 美標不銹鋼鋼SS to ASTM
Type A 105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 立升式閥瓣 A276 410 A276 304 A276 F304(L) A276 F316(L)
3 墊片 Corrugated SS+graphite SS+PTFE
4 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L)
5 銘牌
6 螺栓 A193 B7 A193 B16 A193 B8M A193 B8M
7 A182 F304 A182 F304 A182 F304 A182 F304
   適用介質 (水、油、氣等)W.O.G.etc (酸類)HNO3,CH3OOH etc
適用溫度 -29℃~425℃ -29℃~550℃ -29℃~180℃

注:可按要求采用其他材料 CS=碳鋼 AS=合金鋼 SS=不銹鋼

五、鍛鋼止回閥 尺寸和重量表

通徑 縮徑RB 3/8 1/2 3/4 1 1 1/4 1 1/2 2
NPS 全徑FB 3/8 1/2 3/4 1 1 1/4 1 1/2 2
L 150~800Lb 79 79 92 111 120 152 172 200

900~1500Lb

111 111 111 130 152 172 220 220
H(OPEN) 150~800Lb 61 61 65 79 95 103 118 132
900~1500Lb 65 79 79 97 104 120 139 215
Weights Bolted 150~800Lb 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5
900~1500Lb 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2
Welded 150~800Lb 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9
900~1500Lb 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3
