儀欣閥門：手動閥門>>止回閥>>H42立式止回閥

H42立式止回閥

一、H42立式止回閥 概述

H42立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
H42立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

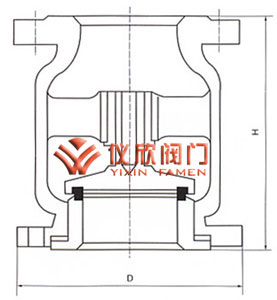

H42立式止回閥 H42立式止回閥尺寸圖
H42立式止回閥 H42立式止回閥尺寸圖

二、H42立式止回閥 應用規范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標志 GB/T12220
供貨 JB/T7928

三、H42立式止回閥 性能范圍

型號 公稱 壓力 試驗壓力 工作溫度(℃)
強度 (水)Mpa 密封 (水)空氣(Mpa) 低壓密封 (空氣)Mpa
H42W-16 1.6 2.4 1.8 0.6 ≤200
H42W-25 2.5 3.8 2.8 0.6 ≤200
H42W-40 4.0 6.0 4.4 0.6 ≤200

四、H42立式止回閥 主要連接尺寸和外型尺寸

型號 公稱通徑 DN 尺寸
L D D1 D2 H b Z-Φd
H42W-16) 15 130 95 65 45 77 14 4-14
20 150 105 75 55 77 14 4-14
25 160 115 85 65 80 16 4-14
32 180 135 100 78 85 16 4-18
40 200 145 110 85 95 16 4-18
50 230 160 125 100 105 16 4-18
65 290 180 145 120 120 18 4-18
80 310 195 160 135 130 20 8-18
100 350 215 180 155 140 20 8-18
125 400 245 210 185 155 22 8-18
150 480 280 240 210 180 24 8-23
200 600 335 295 265 215 26 12-23
H42W-25 15 130 95 65 45 77 16 4-14
20 150 105 75 55 80 16 4-14
25 160 115 85 65 85 16 4-14
32 180 135 100 78 95 18 8-18
40 200 145 110 85 105 18 8-18
50 230 160 125 100 120 20 8-18
65 290 180 145 120 130 212 8-18
80 310 195 160 135 140 22 8-18
100 350 230 190 160 155 24 8-23
125 400 270 220 188 180 28 8-25
150 480 300 250 218 215 30 8-25
200 600 360 310 278 973 34 12-25
