一、電動三通球閥 結構特點和應用范圍

電動三通球閥是由YXR、YXX、YXQ系列電動執行機構和三通球閥組成。通過改變球芯與管道的相對位置,可以對三條管路流體實行不同的組合控制。該產品以220V單相交流電為動力源,接受控制系統(或操作器)來的220V開關信號,并通過單相電源切換驅動可逆單相齒輪減速電機,按規定的組合要求,使球閥實現對管路流體的換向作。電動三通球閥分T型跟L型,T型三通可使三路正交的管道互相連通,即起分流(合流)作用,也可使其中兩條管道連通而切斷另一條管道;L型三通只能連通互相正交的兩條管道或切換方向,即起分配作用。

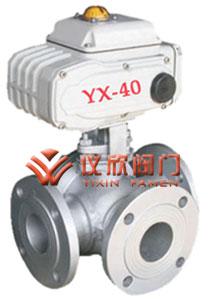

電動三通球閥 電動三通襯氟球閥

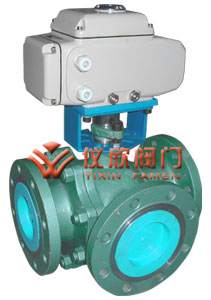

電動三通球閥 電動三通襯氟球閥

二、電動三通球閥 介質流向原理

電動三通球閥分L型和T型,介質流通方向見下圖。L型三通球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:T型三通球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,三通球閥一般采用兩個閥座結構,亦可根據用戶要求采用四閥座結構。

三、電動三通球閥 電氣參數

電動執行器類型:可選PSQ、3810R、DTR角行程執行機構。防爆型選3810系列。
技術參數和性能:請參閱對應的執行機構和閥門定位器的說明書。
控制精度:0.1%~3.1%可調。
接受控制信號:0~10mA.DC、 4~20mA.DC或1~5V.DCv 按鍵選擇:1、輸入信號中斷時:“中斷”模態(開、停、關)2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定,方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位,抑制振蕩精度高。
輸出電動裝置位置信號:4~20mA.DC對應電動裝置全閉、全開。

四、電動三通球閥 性能規范

公稱壓力
PN
常溫最大
工作壓力
殼體
試驗壓力
氣密封
試驗壓力
高壓密封
試驗壓力
電動三通球閥
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
C1aSSl50 2.0 3.0 0.6 2.2

五、電動三通球閥 主要零件材料

閥體\閥蓋 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球體 ? GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
閥桿 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
閥座\密封面 GB 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
ASTM 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8

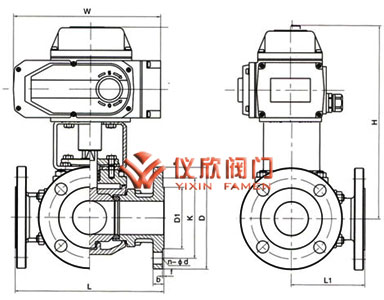

六、電動三通球閥 主要外形尺寸

公稱壓力
或壓力級
公稱通徑 尺寸
mm in L L1 D D1 D2 b z-Φd
PN1.6MPa 15   130 65 95 65 45 14 4-14
20   150 75 105 75 55/58 14/16 4-14
25   160 80 115 85 65/68 14/16 4-14
32   180 90 135/140 100 78 16 4-18
40   200 100 145/150 110 85/88 16 4-18
50   230 115 160/165 125 100/102 16/18 4-18
65   290 145 180/185 145 120/122 18 4-18
80   310 155 195/200 160 135/138 20 4-18
100   350 175 215/220 180 155/158 20 4-18
125   400 200 245/250 210 185/188 22 4-18
150   480 240 280/285 240 210/212 24/22 8-23/8-22
PN2.5MPa 15   130 65 95 65 45 16 4-14
20   150 75 105 75 55/58 16 4-14
25   160 80 115 85 65/68 16 4-14
32   180 90 135/140 100 78 18 4-18
40   200 100 145/150 110 85/88 18 4-18
50   230 115 160/165 125 100/102 20 4-18
65   290 145 180/185 145 120/122 22 8-18
80   310 155 195/200 160 135/138 22/24 8-18
100   350 175 230/235 190 160/162 24 8-23/8-22
125   400 200 270 220 188 28/26 8-25/8-26
150   480 240 300 250 218 30/28 8-25/8-26
PN4.0MPa 15   130 65 95 65 45 16 4-14
20   150 75 105 75 55/58 16 4-14
25   160 80 115 85 65/68 16 4-14
32   180 90 135/140 100 78 18 4-18
40   200 100 145/150 110 85/88 18 4-18
50   230 115 160/165 125 100/102 20 4-18
65   290 145 180/185 145 120/122 22 8-18
80   310 155 195/200 160 135/138 22 8-18
100   350 175 230/235 190 160/162 24 8-23/8-22
125   400 200 270 220 188 28 8-25/8-26
150   480 240 300 250 218 30 8-25/8-26

注:1、表中以分?jǐn)?shù)表示者,分子為JB/T74~90系列2尺寸(等同于原機標JB74~90-59的尺寸),分母為JB/T74~90系列1、GB9112~9131(PN1.6、2.5、4.0Mpa)及HGJ44~76尺寸。2、表中以分?jǐn)?shù)表示者,分子為ANSI B16.5尺寸,分母為GB9112~9131、SH3406尺寸。
