電動調節閥

電動調節球閥

一、電動調節球閥 概述

Q941F電動調節球閥適用于兩位調節、切斷的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構。

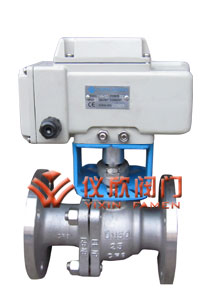

電動調節球閥 電動調節球閥

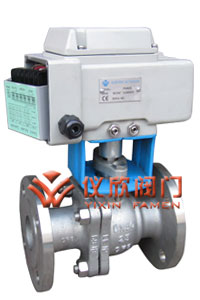

電動切斷球閥 電動調節球閥

二、電動調節球閥 執行標準

1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。

三、電動調節球閥 主要技術指標

控制精度:0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號:電位器500Ω-10KΩ
可接收外部控制信號(DC):4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗:250Ω;
通過修改U1參數可設定:①DRTA/正動作,RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN(開)、STOP(停)、SHUT(閉)
可選:①可控硅輸出(AC,600V,25A)②繼電器輸出(AC,250V,10A)◆定貨時指明
輸出執行器位置信號:低漂移輸出4-20mADC對應執行器全閉至全開,信號完全與輸入隔離(光電隔離),輸出負載≤500Ω
環境溫度:0-70℃,濕度:35-85%
有超溫保護功能:定位器殼內溫度≥70℃時,定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間(一般標定為電動執行器全閉、全開位置)

四、電動調節球閥 技術參數

試驗壓力 (Mpa) 公稱壓力(Mpa) 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7

五、電動調節球閥 主要零部件材料

零件名稱 材 料
閥體 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

六、電動調節球閥 主要外形尺寸

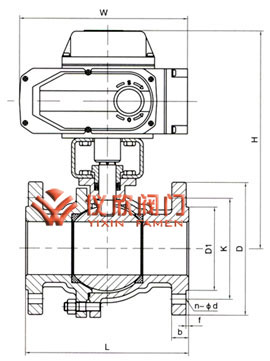

電動調節球閥尺寸圖 電動調節球閥

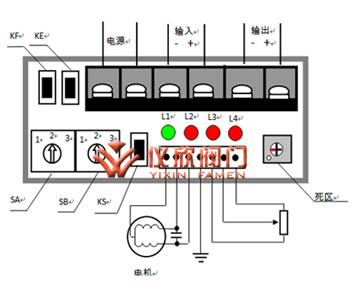

電動調節球閥尺寸圖 電動調節球閥用戶接線圖
公稱壓力DN L D H L1 D1 b Z-d1 H1
壓力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
15 130/130/140 95 275 157 65 14/16/16 4-14 48
20 140/140/150 105 280 157 75 14/16/16 4-14 53
25 150/150/165 115 287 157 85 14/16/16 4-14 58
32 165/165/180 135 354 208 100 16/16/18 4-18 68
40 180/180/200 145 312 208 110 16/16/18 4-18 73
50 200/200/220 160 325 208 125 16/20/20 4-18 80
65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90
80 250/250/280 195 365 256 160 20/22/22 8-18 98
100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120
125 320/320/360 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140
150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167
200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210
250 630 750 405 470 545 380
300 750 870 460 530 580 380
