Q型部分回轉電動執行器

一、Q型部分回轉電動執行器 概述

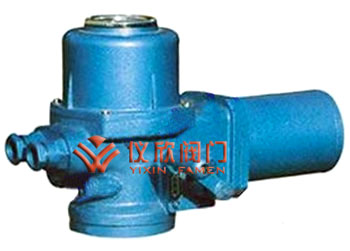

Q型部分回轉電動執行器是適用于蝶閥、球閥、旋塞閥和風門擋板等做90o回轉的閥門。Q為一體式，DQ為疊加式（Z型電裝加二級減速器）。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油化工、食品、紡織、織紙、制藥、水廠和污水處理等部門。按使用環境分：Q、DQ為戶外型，QB為隔爆型，QZ為整體型，QT為調節閥。

二、Q型部分回轉電動執行器 結構

一體式的結構：Q和QB型電裝由閥門專用電機、減速器、行程控制機構、轉矩限位機構、開度指示機構、手輪、機構限位機構等組成。QB是在Q的基礎上增加了隔爆面，采用了隔爆接線盒和隔爆型電動機。Q型的傳動原理見圖，整體型電裝是在Q普通型電裝基礎上派生而成。

疊加式的結構：DQ型電裝由廠生產的Z型電裝加二級減速器組成。按其使用的Z型電裝，分為DQW戶外型（用Z的戶外型）；DQB隔爆型（用Z的隔爆型）。

三、Q型部分回轉電動執行器 使用注意事項

1、不得在爆炸環境下拆去電氣箱帶電調試電動裝置，打開電氣箱時，必須先切斷電源；
2、開度機構窗不得與硬物碰撞；
3、不得在陰雨天于戶外打開電氣箱蓋、電機等密封部位；
4、檢查維修后，須將電氣箱罩、電機及其它密封部位蓋嚴緊固，以防雨水、、潮氣進入，造成電器元件失效及零件銹蝕；
5、安裝或重裝后，首次電動操作，必須使閥門處于中間位置檢查開、關方向，必須按調試要求進行逐項調試，檢查維修后，才能投入使用。
6、本裝置系用閥門專用三相異步電動機，額定持續工作時間不超過10分鐘，安裝調試時必須注意，以防電機過熱。
7、當閥門很少使用時，應制訂定期啟動裝置的制度。

四、Q型部分回轉電動執行器 故障及排除方法

序號	故障	原因	排除方法
1	電機起不動	電源線脫開 控制線路故障 行程或力矩機構失靈	檢查電源線 排除線路故障 排除行程或力矩機構故障
2	輸出軸旋向不符合規定	電源相序接反	調換任意兩電源線
3	電機過熱	連續工作時間太長 電機與電裝不配套 一相斷開	停止運行，使電機冷卻 檢查配套情況 檢查電源線
4	動行中電機停轉	電裝過載力矩控制器動作 閥門有故障	增大整定力矩 檢查閥門
5	閥門到位后電機不停轉或燈不亮	行程或力矩機構有故障 行程控制器調整不當	檢查行程或力矩控制機構 重調行程控制機構
6	遠方無閥位信號	遠傳電位器故障 電位器齒輪緊定螺釘松動	檢查更換電位器 擰緊電位器齒輪緊定螺釘

五、Q型部分回轉電動執行器 Q和DQ型電裝的主要性能參數

型號	輸出 轉速 N.m	輸出 轉速 r/min	最大閥 桿直徑 mm	疊加減速器		配用Z型 電裝型號	電動機		手動 速比	備 注
				型號	速比		功率KW	額定電流A
Q 5	50	1/2	22	/	/	/	0.03/0.06	0.3/0.48	88	一體式結構
Q 10	100	1/2		/	/	/	0.06/0.09	0.48/0.60
Q 20	200	1/2	28	/	/	/	0.09/0.12	0.60/0.70
Q 30	300	1/2		/	/	/	0.12/0.18	0.70/0.95
Q 60	600	1/2	42	/	/	/	0.18/0.25	0.95/1.30	74
Q 90	900	1/2	50	/	/	/	0.25/0.37	1.30/1.6
Q 120	1200	1/2		/	/	/	0.37/0.55	1.6/2.4
Q 200	2000	0.5/1	60	/	/	/	0.37/0.55	1.6/2.4	67
Q 250	2500	0.5/1		/	/	/	0.55/0.75	2.4/3.0
Q 300	3000	0.5/1		/	/	/	0.55/0.75	2.4/3.0
Q 400	4000	0.5/1		/	/	/	0.55/0.75	2.4/3.0
Q500	5000	0.5		/	/	/	0.75	3.0
DQ 600	6000	0.375	80	JW120	48	Z30-18/20	0.55	2.4	48	疊加結構
DQ 800	8000	0.44	100	JW150	54	Z45-24/20	1.1	3.4	54
DQ 1000	10000	0.44	100	JW150	54	Z60-24/20	1.5	4.5	54
DQ 1200	12000	0.44	100	JW150	54	Z60-24/20	1.5	4.5	54
DQ 1600	16000	0.40	120	JW180	60	Z90-24/20	2.2	6.5	60
DQ 2000	20000	0.40	120	JW180	60	Z120-24/20	3.0	9	60
DQ 3200	32000	0.26	160	JW280	68	Z180-18/20	4.0	11	1700
DQ 4000	40000	0.26	160	JW280	68	Z180-18/20	4.0	11	1700
DQ 6300	63000	0.26	180	JW400	68	Z250-18/20	5.5	14	1700
DQ8000	80000	0.26	180	JW400	68	Z350-18/20	7.5	19	1700
