EG6B41英標氣動常閉式隔膜閥

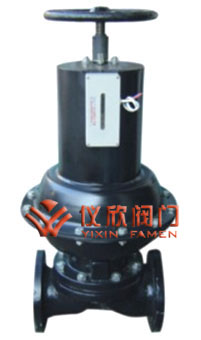

一、EG6B41英標氣動常閉式隔膜閥 用途

W型　JFS型　EG6K41W、J、F-6、10、16型設計與制造按：GB12239或BS5156 結構長度按：GB12221或BS5156 法蘭連接尺寸按：GB4216.4或BS4504 試驗與檢驗按：GB/T13927或BS5156 常開式氣動襯膠,常開式襯氟塑料隔膜閥二、性能規范：型號 公稱壓力PN（Mpa） 試驗壓力PS（Mpa） 適用介質 工作溫度（℃） - - EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蝕性流體J?一般腐蝕性流體FS。強酸堿及各種有機溶劑（溶融堿金屬）。

英標氣動隔膜閥 英標氣動隔膜閥

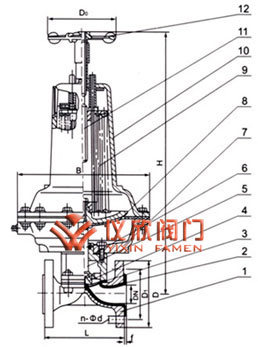

英標氣動隔膜閥 英標氣動隔膜閥尺寸圖

二、EG6B41英標氣動常閉式隔膜閥 主要零部件材料

序號 名稱 材料
1 閥體 鑄鐵
2 閥體襯里 橡膠
3 隔膜 橡膠
4 閥瓣 鑄鐵
5 下閥桿 鑄鐵
6 閥蓋 碳鋼
7 汽缸 鑄鐵
8 氣動薄膜 橡膠
9 彈簧 2Cr13
10 氣缸蓋 鑄鐵
11 上閥桿 2Cr13
12 手輪 鑄鐵

三、EG6B41英標氣動常閉式隔膜閥 主要性能規范

型號 公稱壓力
PN（Mpa）		 試驗壓力PS（Mpa） 適用介質 工作溫度（℃）
- -
EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑
（溶融堿金屬元素氧除外）		 ≤100
≤85
≤150
EG6B41WJFS-10 1．0 1．5 1．1
EG6B41WJFS-16 1．6 2．4 1．76

四、EG6B41英標氣動常閉式隔膜閥 外形連接尺寸及重量

型號 公稱通徑
DN（mm） 		尺寸 氣動裝置 質量
（㎏）
L f D1 D D0 n-d H B 代號
ES 		耗氣量（cm3） 氣源壓力（MPa） 氣源接頭
J型 W型
EG6B41WJFS-16 20 121 117 2 75 105 140 4-13．5 343 168 68 163．87 0．3 1/8 6．3
25 131 127 2 85 115 140 4-13．5 345 168 68 196．65 0．3-0．4 1/8 7．3
32 150 146 2 100 140 140 4-17．5 363 260 68 229．4 0．3-0．4 1/8 8．3
40 163 159 2 110 150 140 4-17．5 430 260 69 1458．7 0．3-0．4 1/4 14．3
50 194 190 2 125 165 140 4-17．5 575 260 70 3162．7 0．3-0．4 1/4 26
EG6B41WJFS-10 65 220 216 2 145 185 140 4-17．5 588 260 70 3243 0．3-0．4 1/4 30．8
80 258 254 2 160 200 165 8-17．5 769 425 71 6636．8 0．4-0．5 3/8 64．9
100 309 305 2 180 220 280 8-17．5 816 425 71 6948 0．4-0．5 3/8 70．3
125 362 356 3 210 250 280 8-17．5 820 425 71 7374．2 0．4-0．5 3/8 80．7
150 412 406 3 240 285 280 8-22 920 549 72 10652 0．5 3/8 131．2
EG6B41WJFS-6 200 527 521 4 295 340 280 8-22 1010 549 72 16715 0．5 3/8 212
