氣動開關蝶閥

一、氣動開關蝶閥 概述

氣動開關蝶閥按密封性能分為硬密封與軟密封,是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90℃,可以實現全開——全閉的動作。氣動開關蝶閥由氣動執行機構及直通鑄造蝶閥閥體組成,蝶閥采用多層次金屬硬密封結構或者四氟軟密封結構,配行程限位開關、電磁閥、三聯件及氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥具有結構緊湊,體積精小,運行可靠,密封性好,維修容易,安裝方便,適應性強等優點。

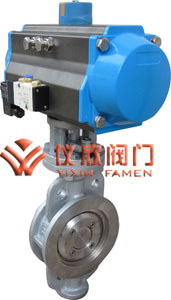

氣動開關蝶閥 氣動開關蝶閥
氣動開關蝶閥 氣動開關蝶閥尺寸圖

二、氣動開關蝶閥 主要零件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下軸套 銅合金、304、316
3 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
5 壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定銷 25、35、45
7、8 上、下閥軸 2Cr13、304、316、316L
9 上軸套 銅合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

三、氣動開關蝶閥 執行機構

執行器型號:GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力:400~700KPa
氣源接口:G1/4"、G1/8"、G3/8"、G1/2"
環境溫度:-30~+70℃
作用形式:單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、氣動開關蝶閥 閥體

閥體形式:直通鑄造蝶閥
公稱通徑:DN50~600mm
公稱壓力:PN1.0、1.6、2.5MPa
法蘭標準:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式:法蘭式、對夾式
閥蓋形式:一體式
壓蓋型式:壓蓋壓緊式

五 、氣動開關蝶閥 技術參數

公稱通徑DN(mm) 50-1800
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
低壓氣密試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等
