氣動硬密封蝶閥

一、氣動硬密封蝶閥 概述

氣動硬密封蝶閥結構采用三維編心原理設計,閥座采用硬密封兼容的多層次結構,加工精湛,工藝先進。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成,結構簡單、體積小、重量輕,被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

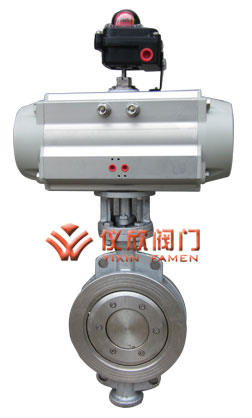

氣動硬密封對夾蝶閥 氣動硬密封對夾蝶閥

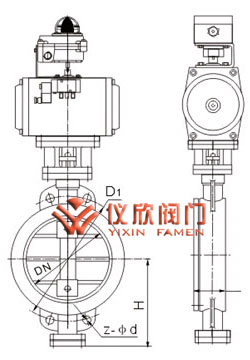

氣動硬密封對夾蝶 氣動硬密封對夾蝶閥尺寸圖

二、氣動硬密封蝶閥 特點

氣動硬密封對夾蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、氣動硬密封蝶閥 主要技術參數

公稱通經DN(mm) 50~2000
公稱藥理PN(MPa) 0.6 1.0 1.6 2.5
密封試驗(MPa) 0.66 1.1 1.76 2.75
強度試驗(MPa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

四、氣動硬密封蝶閥 主要零部件材料

零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、QT4500
蝶板 WCB、合金鋼、不銹鋼、QT4500
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨

五、氣動硬密封蝶閥 采用標準

制造標準 JB/T 8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92

六、氣動硬密封蝶閥 主要外形連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa
L H H1 D1 4-Ф-M D1 4-Ф-M
50 43 625 112 125 Ф18 125 Ф18
65 46 625 115 145 Ф18 145 Ф18
80 49 645 120 160 Ф18 160 Ф18
100 56 675 138 180 Ф18 180 Ф18
125 64 715 164 210 Ф18 210 Ф18
150 70 800 175 240 Ф23 240 Ф23
200 71 850 208 295 M20 295 M20
250 76 925 243 350 M20 355 M24
300 83 1035 283 400 M20 410 M24
350 92 1070 310 460 M20 470 M24
400 102 1190 340 515 M24 525 M27
450 114 1250 380 565 M24 585 M27
500 127 1290 410 620 M24 650 M30
600 154 1455 470 725 M27 770 M33
700 165 1585 550 840 M27 840 M33
800 190 1700 640 950 M30 950 M36
900 203 1965 710 1050 M30 1050 M36
1000 216 2015 770 1160 M33 1170 M39
1200 254 2250 890 1380 M36 1390 M45
