ZJSP氣動籠式調節閥

一、氣動籠式調節閥 概述

氣動籠式調節閥是一種壓力平衡調節閥,采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者電動執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。氣動籠式調節閥特別適用于允許壓差小、閥前后壓差較大的工作場合。氣動籠式調節閥有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；氣動籠式調節閥泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。

氣動薄膜籠式單座調節閥 氣動薄膜籠式單座調節閥

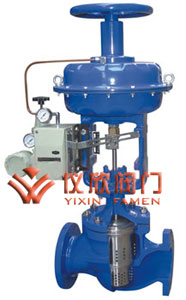

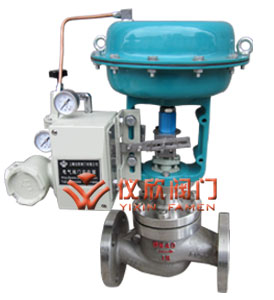

氣動籠式調節閥（普通型） 氣動籠式調節閥（頂裝手輪）

二、氣動籠式調節閥 主要零件材料

零件名稱 材料 溫度范圍
閥體上閥蓋 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
閥芯、閥座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填 料 聚四氟乙烯 -40～200℃
膜 片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜 蓋 A3

三、氣動籠式調節閥 主要技術參數

公稱通徑mm 20 25 40 50 65 80 100 150 200 250 300 350 400
閥座直徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產
額定流量
系數Kv		 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力MPa 0.6   1.6   4.0   6.4
行程mm 10 16 25 40 60 100
流量特性 直線、等百分比、快開型
介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 PN
(MPa)		 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式 直通單座鑄造球型閥
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R 50:1
氣源接頭 M16×1.5
氣動薄膜籠式單座調節閥 氣動薄膜籠式單座調節閥

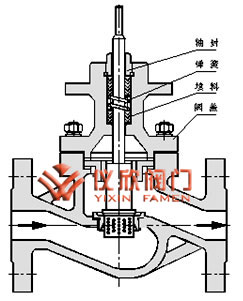

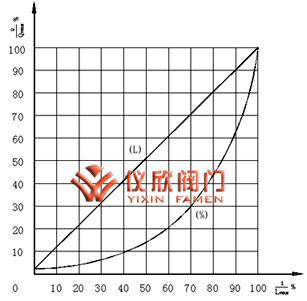

氣動籠式調節閥內部結構圖 氣動籠式調節閥流量特性圖

四、氣動籠式調節閥 氣動執行機構主要技術參數

型號 ZHA-22
ZHB-22		 ZHA-23
ZHB-23		 ZHB-34
ZHB-34		 ZHA-45
ZHB-45		 ZHA-56
ZHB-56
有效面積cm2 350 350 560 900 1600
行程mm 16 25 40 60 100
彈簧范圍KPa 20～100(標準):40～200;
80～240; 20～60; 60～100

五、氣動籠式調節閥 性能指標

項目 指標值 項目 指標值
基本誤差% 不帶定位器 ±5.0 始
終
點
偏
差
%		 氣關 不帶定位器 始點 ±5.0
帶定位器 ±1.0 終點 ±2.5
回差% 不帶定位器 ≤3.0 帶定位器 始點 ±1.0
終點 ±1.0
帶定位器 ≤1.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
死區% 不帶定位器 ≤3.0 帶定位器 始點 ±1.0
終點 ±1.0
帶定位器 ≤0.4 允許泄漏量L/h 1×10-4×閥額定容量
額定行程偏差% ±2.5

六、氣動籠式調節閥 允許壓差

開關方式 執行機構型號 彈簧范圍KPa 氣源壓力KPa 需要附件 公稱通徑(閥座直徑)mm
25 25 40 50 65 80 100 150 200 250 300
(10) (12) (15) (20) (32) (40) (125) (150)
氣
關 		ZHA
-22		 20～100
20～100
40～200		 140
250
140		 P
P
P或R		 6.4
6.4
6.4		 5.94
6.4
6.4		 3.34
6.4
6.4		 3.34
6.4
6.4		 2.14
6.4
6.4
ZHA
-23		 20～100
20～100
40～200		 140
250
400		 P
P
P或R		 1.31
6.09
6.4		 0.84
3.9
5.26		 0.53
2.5
3.39
ZHA
-34		 20～100
20～100
40～200		 140
250
400		 P
P
P或R		 0.51
2.36
3.21		 0.33
1.56
2.12		 0.21
1.0
1.35
ZHA
-45		 20～100
20～100
40～200		 140
250
400		 P
P
P或R		 0.22
1.02
1.39		 0.15
0.71
0.97		 0.08
0.40
0.54
ZHA
-56		 20～100
20～100
40～200		 140
250
400		 P
P
P或R		 0.06
0.37
0.51		 0.04
0.25
0.36
氣
開 		ZHB
-22		 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 4.46
6.4
6.4		 3.09
6.4
6.4		 1.98
5.94
6.4		 1.11
3.34
6.4		 0.71
2.14
4.99
ZHB
-23		 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 0.44
1.37
3.05		 0.28
0.84
1.95		 0.18
0.53
1.25
ZHB
-34		 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 0.17
0.51
1.18		 0.11
0.33
0.78		 0.07
0.21
0.5
ZHB
-45		 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 0.07
0.22
0.51		 0.05
0.15
0.35		 0.028
0.08
0.20
ZHA
-56		 20～100
20～100
40～200		 140
250
400		 P
P
P或R		 0.03
0.09
0.20		 0.02
0.06
0.14

七、氣動籠式調節閥 外形尺寸

氣動薄膜籠式單座調節閥 氣動薄膜籠式單座調節閥

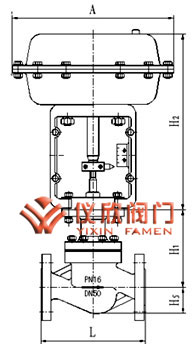

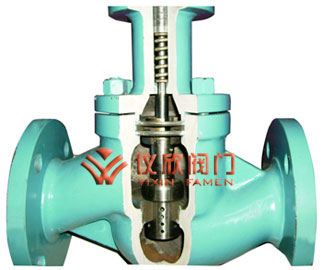

氣動籠式調節閥外型尺寸圖 氣動籠式調節閥外型剖面圖
DN L H H1 質量 φA
PN16 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6
PN16		 PN40
PN64
20 181 194 206 398 548 45 52 65 19 23 285
25 185 197 210 410 560 50 57 70 20 24
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 650 890 1150 160 170 187 207 175 250
250 730 775 1203 1523 187 202 225 235 350 470 580
300 850 900 1234 1554 220 230 257 265 500 660
