內螺紋球閥

一、內螺紋球閥 產品特點

內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動

二、內螺紋球閥 用途

內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

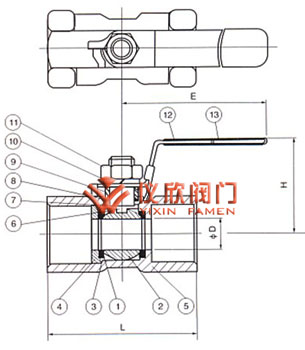

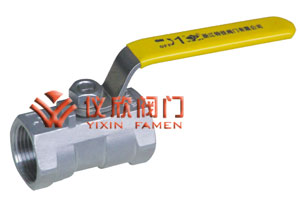

一片式內螺紋球閥	一片式內螺紋球閥尺寸圖

三、一片式內螺紋球閥 主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	球體	不銹鋼SS316	不銹鋼SS304
3	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	閥蓋	不銹鋼CF8M	碳鋼WCB
6	閥桿	不銹鋼SS316	不銹鋼SS304
7	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
10	手柄	不銹鋼SS304	不銹鋼SS304
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	閥桿螺母	不銹鋼SS304	不銹鋼SS304
13	手柄套	塑料	塑料

四、一片式內螺紋球閥 主要尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
重量WT(g)	225	225	390	502	850	1502	2020	3625	4700	7700	14850

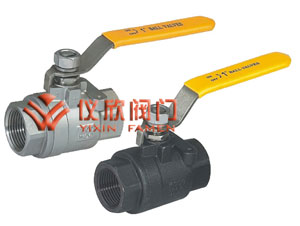

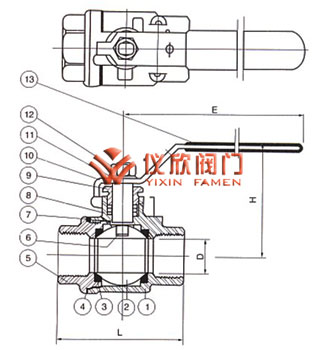

二片式內螺紋球閥	二片式內螺紋球閥尺寸圖

五、二片式內螺紋球閥 主要零件材料

序號NO	零件名稱	材質
1	密封圈	聚四氟乙烯PTFE
2	球體	不銹鋼SS316
3	密封墊	聚四氟乙烯PTFE
4	閥蓋	不銹鋼SS316
5	閥體	不銹鋼CF8M
6	閥桿	不銹鋼SS316
7	止推墊圈	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE
9	填料壓蓋螺母	不銹鋼SS304
10	墊圈	不銹鋼SS304
11	閥桿螺母	不銹鋼SS304
12	手柄套	塑料
13	手柄	不銹鋼SS304

六、二片式內螺紋球閥 主要尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	58	60	72	78	83	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127
重量WT(g)	55	95	165	250	405	625	850	1400

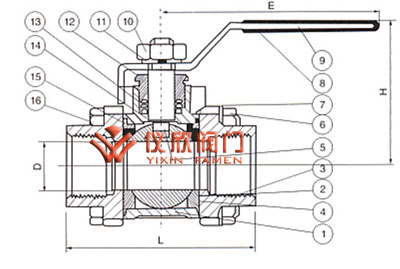

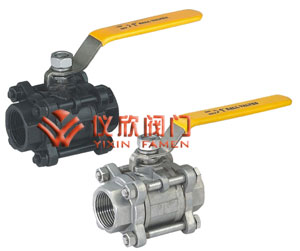

三片式內螺紋球閥	三片式內螺紋球閥尺寸圖

七、三片式內螺紋球閥 主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	B8

八、三片式內螺紋球閥 主要尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
重量WT(g)	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
