Q41F浮動球閥

一、Q41F軟密封法蘭球閥 特點

1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。 2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。 3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。 4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃ 驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"

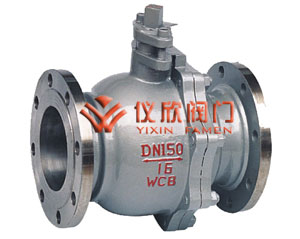

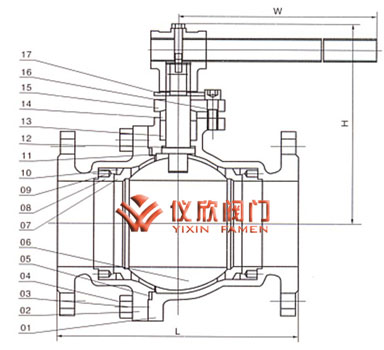

Q41F浮動球閥	Q41F浮動球閥結構圖

二、Q41F軟密封法蘭球閥 技術規范

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

三、Q41F軟密封法蘭球閥 主要零件及材質

序號	零件名稱	材質
		GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

四、Q41F軟密封法蘭球閥 試驗壓力

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

五、Q41F軟密封法蘭球閥 連接尺寸

PN1.6MPa 主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa 主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa 主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa 主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10MPa 主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75
