美標、日標閘閥

一、美標閘閥 主要用途

美標閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

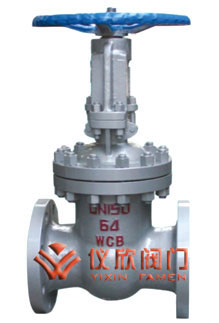

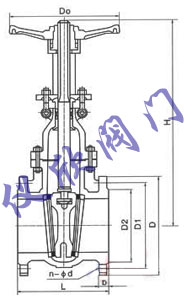

美標閘閥	美標閘閥尺寸圖

二、美標閘閥 結構與特點

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

三、美標閘閥 應用范圍

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力-溫度	試驗-檢驗
API 600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598
API 6D	API 6D	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 6D

四、美標閘閥 壓力試驗

公稱壓力PN(Lb)	強度試驗		水密封試驗		氣密封試驗
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

五、美標閘閥 主要零件材料及性能

體蓋瓣	閥桿	密封面	墊片（環）	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨 增強柔性石墨	≤425	水 蒸汽 油品
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸 醋酸 尿素
CF8M	F316
CF3	F304L
CF3M	F316L

六、美標閘閥 主要尺寸和重量

150Lb主要尺寸和重量

DN		150Lb凸面法蘭（RF）     主要尺寸								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	169	100	5
20	3/4	117	98	69.9	43	12.7	4-16	192	100	6.1
25	1	127	108	79.2	51	14.2	4-16	230	120	9
32	11/4	140	117	89	63	16	4-16	246	120	12
40	11/2	165	127	98.6	73	17.5	4-16	283	150	17
50	2	178	152	120.7	92	19.0	4-19	323	150	23
65	21/2	190.5	178	139.7	105	22.4	4-19	347	180	45
80	3	230	190	152.4	127	24	4-19	383	200	50
100	4	229	229	190.5	157	24	8-19	457	200	63
125	5	254	254	216	186	24	8-22.5	632	250	89
150	6	267	279	241.5	216	25.4	8-22.5	635	250	108
200	8	292	343	298.5	270	28.4	8-22.5	762	280	171
250	10	330	406	362	324	30.2	12-25.4	892	300	263
300	12	356	483	431.8	381	32	12-25.4	1080	350	346
350	14	381	533	476.3	413	35	12-29	1295	350	488
400	16	406	597	539.8	470	36.6	16-29	1435	400	621
450	18	432	635	577.9	533	39.6	16-32	1626	400	814
500	20	457	398	635	584	43	20-32	1829	450	992
600	24	508	813	749.3	692	48.8	20-35	2175	500	1492
650	26	559	786	744.5	711	51.3	36-22.5	2235	550	1801
700	28	610	837	795.3	762	44.5	40-22.5	2310	600	1933
750	30	610	887	846	813	44.5	44-22.5	2695	600	2272
800	32	660	941	900	864	46	48-22.5	3708	--	--
900	36	711	1057	1009.7	927	52.3	40-25.4	3924	--	--
1000	40	812	1175	1120.6	1080	55.6	44-25.4	4318	--	--

300Lb主要尺寸和重量

DN		300Lb凸面法蘭（RF）   主要尺寸D								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	140	95	66.5	35	14.2	4-16	169	120	5.2
20	3/4	152	117	82.5	43	16	4-19	193	150	6.3
25	1	165	123	89	51	17.5	4-19	230	150	8.6
32	11/4	178	133	98.5	63	19	4-19	246	160	14.3
40	11/2	190	155	114.3	76	20.6	4-22.5	283	180	15.6
50	2	216	165	127	92	22.4	8-19	330	200	30
65	21/2	241	190	149.4	105	25.4	8-22.5	368	240	44
80	3	283	210	168.1	127	28.4	8-22.5	394	280	61
100	4	305	254	200.2	157	31.8	8-22.5	473	300	77
125	5	381	279	235	186	35	8-22.5	660	350	125
150	6	403	318	269.7	216	36.6	12-25.5	711	400	153
200	8	419	381	330.2	270	41.2	12-25.4	813	400	286
250	10	457	444	387.5	324	47.8	16-28.4	1003	450	412
300	12	502	521	450.8	381	50.8	16-32	1137	500	576
350	14	762	584	514.4	413	54	20-32	1489	600	886
400	16	838	648	571.5	470	57.2	20-35	1580	650	1175
450	18	914	711	628.7	533	60.4	24-35	1017	700	1301
500	20	991	775	685.8	584	63.5	24-35	2228	700	1672
600	24	1143	914	812.8	692	70	24-41	2650	750	2556
650	26	1245	867	803.1	736.6	90.0	32-35	3219	--	--
700	28	1346	921	857.3	787.4	90.0	36-35	3378	--	--
750	30	1397	991	902.8	844.6	93.7	36-38	3530	--	--

600Lb主要尺寸和重量

DN		600Lb凸面法蘭（RF） 主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	165	95	66.5	35	14.5	4-16	169	160	5.9
20	3/4	190	117	82.5	43	16	4-19	193	180	7.5
25	1	216	124	89	51	17.5	4-19	230	200	10.2
32	11/4	229	133	98.5	63	21	4-19	246	200	16.7
40	11/2	241	156	114.3	73	22.5	4-22	283	240	17.4
50	2	292	165	127	92	33	8-19	425	280	44
65	21/2	330	190	149.4	105	36	8-22	485	320	55
80	3	356	210	168.1	127	39	8-22	510	350	80
100	4	432	273	216	157	45	8-25	610	400	145
125	5	508	330	266	186	52	8-29	700	450	187
150	6	559	356	292.1	216	55	12-29	820	500	241
200	8	660	419	349.3	270	63	12-32	920	600	309
250	10	787	508	432	324	71	16-35	1080	650	522
300	12	838	559	489	381	74	20-35	1220	650	779
350	14	889	603	527	413	77	20-38	1473	700	1108
400	16	991	686	603	470	84	20-41	1651	800	1503
450	18	1092	743	654	533	90	20-45	1727	800	1939
500	20	1194	813	724	584	96	24-45	2019	800	2733
600	24	1397	940	838	692	109	24-51	2155	--	4177

七、日標閘閥 應用規范

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

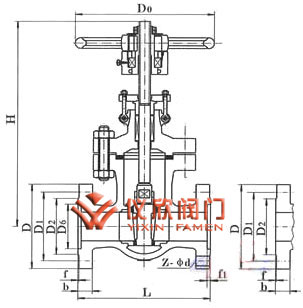

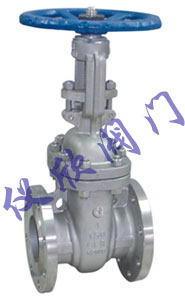

日標閘閥	日標閘閥尺寸圖

八、日標閘閥 主要尺寸和重量

10K級主要尺寸和重量

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

20K級主要尺寸和重量

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270
