水封閘閥

一、水封閘閥 產品特點

1、采用中法蘭螺栓連接,支管兩端為法蘭連接或?qū)高B接。
2、填料函設計成水密封結構,接入0.6~1.6Mpa水填料,摩擦力小,密封好,能使系統與大氣隔離,保證良好的氣密性。
3、啟閉件采用雙閘板雙向彈性密封,啟閉輕松,密封可靠,性能良好。
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性,抗擦傷性和耐磨性。
5、結構簡單,緊湊合理,檢修方便,使用壽命長,造型美觀。
6、閥門工作必須在全開或全關位置,不可做調節閥用。

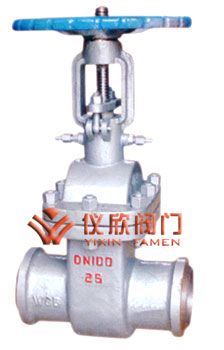

水封閘閥 水封閘閥

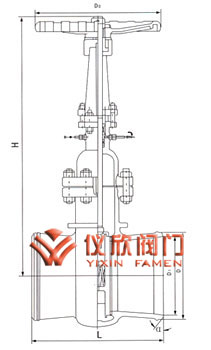

水封閘閥 水封閘閥尺寸圖

二、水封閘閥 主要零部件材料

殼體材料 適用介質 適用溫度℃
碳素鋼(C) 水、蒸汽、油品 ≤425
鉻鎳不銹鋼(P) 硝酸類 ≤200
鉻鎳鉬不銹鋼(R) 醋酸類 ≤200
鉻鉬鋼(I) 水、蒸汽、油品 ≤550

零件名稱 材料
閥體 WCB ZG1Cr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
閥板 WCB 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
閥蓋 WCB/25 ZG1Cr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 真空組合填料
閥桿螺母 鋁青銅
手輪 可鍛鑄鐵

三、水封閘閥 主要外形尺寸

公稱壓力 試驗壓力
殼體 密封(水) 密封(氣) 上密封 (水)
1.6 2.4 1.8 0.6 1.8

公稱壓力1.6 MPa
DN L1 L2 D D1 D2 b f z-d Dn A B H H1 DO RF BW
50 250 216 160 125 100 16 3 4-18 49 57 66 398 458 250 28 24
65 270 241 180 145 120 18 3 4-18 66 73 83 438 514 250 40 35
80 280 283 195 160 135 20 3 8-18 78 89 96 456 539 300 55 50
100 300 305 215 180 155 20 3 8-18 96 108 117 514 614 300 75 66
125 325 381 245 210 185 22 3 8-18 121 133 144 600 750 350 110 96
150 350 403 280 240 210 24 3 8-23 146 159 172 680 825 350 150 133
200 400 419 335 295 265 26 3 12-23 202 219 222 800 1000 400 223 203
250 450 457 405 355 320 30 3 12-25 254 273 278 840 1080 450 325 295
300 500 502 460 410 375 30 4 12-25 303 325 330 990 1280 450 430 395
350 550 572 520 470 435 34 4 16-25 351 377 382 1135 1470 600 570 510
400 600 610 580 525 485 36 4 16-30 398 426 432 1410 1815 650 740 665
450 650 660 640 585 545 40 4 20-30 450 480 484 1475 1925 700 955 860
500 700 711 705 650 608 44 4 20-34 501 530 535 1660 2170 750 1195 1070
600 800 813 840 770 718 48 5 20-41 602 630 638 1950 2570 800 1455 1295
700 900 914 910 840 788 50 5 24-41 692 720 738 2165 2870 850 2110 1830
800 1000 965 1020 950 898 52 5 21-41 792 820 840 2595 3395 950 2630 2390
