波紋管密封球閥詳解

1、概述

波紋管密封球閥主要用在易燃、易爆和有毒工 況的苛刻場合, 通過填料和波紋管的雙重作用實現 閥桿密封, 達到閥門和外界的零泄漏。由于波紋管 只能承受拉壓作用力, 只適用于在啟閉過程中閥桿 作直線升降運動的閥門, 所以波紋管閥門一般僅限 于截止閥或閘閥。為使波紋管密封的原理得更廣泛 的應用, 研制開發了波紋管密封球閥。

2、結構

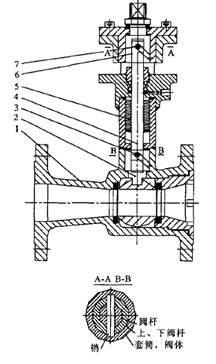

波紋管密封球閥(圖1) 主要由閥體、上閥 桿、閥桿、波紋管、下閥桿和銷等組成。在上、下 閥桿上均開有一對螺旋軌道槽(螺旋方向相同) , 兩銷固定在閥桿上且銷可在上、下閥桿的軌道槽內 自由移動。下閥桿和球體相連控制閥門的啟閉。

1閥體 2下閥桿 3、7銷 4閥桿 5波紋管 6、上閥桿

圖1波紋管密封球閥

3、工作原理

當上閥桿旋轉時, 安裝在閥桿上的銷有旋轉的趨 勢, 但閥桿的下部螺旋槽和上部的螺旋槽的旋向相 同, 將施加一反向的力有阻礙其運動的趨勢(見圖 1) 。根據力的平衡原理對閥桿分析, 閥桿將在螺旋槽 在閥桿上, 閥桿的升降保證了波紋管使用的安全性。

波紋管密封球閥是一種較新穎的結構, 它有效地解決了波紋管在球閥密封過程中旋轉的問題, 利用了兩旋向相同的螺旋槽使外界的作用力在傳遞的過程中經過了三次的轉化。兩螺旋槽旋向相同, 易于加工, 裝配時不需要配制, 有效地達到了現代閥門加工方便, 裝配簡單, 工作可靠, 操作安全的要求。
