液面自動調節系統介紹

在工業控制中，常常會用自控閥門配合二次儀表來實現多種控制，比如溫度、流量、還有液位，今天我們就談?wù)勔好孀钥叵到y(tǒng)。從液面調節的觀點出發，可用流入量qv1或流出量qve作為調節量，采用哪一個作為調節量，要根據容器的工藝條件來確定。在下圖中，給出液面調節的兩個可能性：①實線表示控制輸入；②虛線表示控制輸出。

罐中的液面高度z的信號，由變送器TL 傳送給調節器C。液面輸出值與給定值z1 在調節器C中比較，調節器輸出信號xc，作用于調節閥RR。當液面增高時，流qv1減少；相 反，當液面下降時，流量qv1增加。當以流出量qve。作為調節量時，指令正好相反。 最后，關于液面自動調節系統必須作下列說明：當qv1作為調節量時，流出量qve構成 主要干擾；相反，以qve作為調節量時，流入量qv1構成主要干擾。

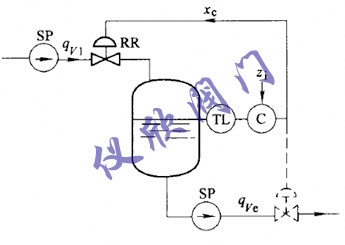

液面自動調節系統

TL—液面變送器 C—調節器 RR—調節閥 SP—升壓設備（泵）
