截止閥的操作特性

截止閥操作力矩特性

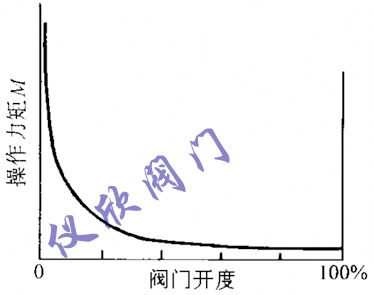

圖中的曲線是介質由閥門下部進入截止閥內腔的關閥操作力矩特性。在閥門由全開 位置開始關閉的階段，隨著閥瓣的下降，流體在閥瓣前后造成壓差，以阻止閥瓣下降，而 且這個阻力隨閥瓣下降而迅速增加。當截止閥全關時，閥瓣前后壓差等于介質工作壓力， 這時阻力最大。再加以強制的密封力，使閥門關閉瞬間的操作力增加很快。在閥門開啟 過程中，由于介質壓力或閥瓣前后壓差造成的推力都是幫助開啟閥門的，所以開閥特性 曲線的形狀與圖中曲線相似，但位于圖中曲線的下方。應該指出的是，在開閥的瞬間的 力矩有可能超過關閥時的力矩，因為此時要克服較大的靜摩擦力。

截止閥開啟時，閥瓣的開啟高度達到閥門公稱直徑的25%～30%時，流量即已達到 最大，即表明閥門已達到全開位置，所以截止閥的全開位置應由閥瓣行程來確定。截止 閥關閉時的情況和關嚴后再次開啟的情況與強制密封式的閘閥相似，因此，閥門的關閉 位置應按操作力矩增加到規定值來確定。
