偏心旋轉閥工作原理、特點詳解

偏心旋轉調節閥是一種結構新穎、流 體阻力小的直通型閥體結構，閥芯的回轉中心不 與旋轉軸同心，可減小閥座磨損，延長使用壽命； 閥芯后部設有一個導流翼，有利于流體穩定流動， 具有優良的穩定性。同時，還具有流量大，可調 范圍廣的優點特別適用于含有淤漿的工藝系統控制。

為保證大的可調比和可靠性，并減少儀表，可采用如圖1所示的，偏心旋轉型閥芯的調節閥。此閥可用于含酸性氣體或液體，其結構和材料符合美國國家防腐蝕工程師學會標準NACE MR0175—2002

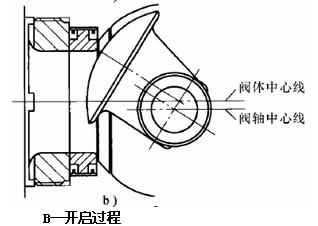

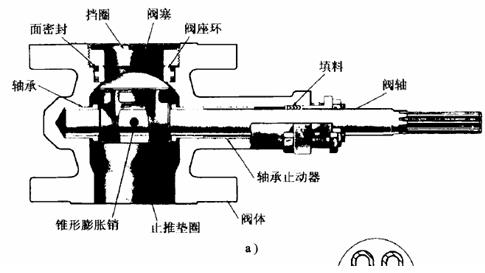

圖1偏心旋轉閥—總體結構圖

偏心旋轉調節閥的特點如下：

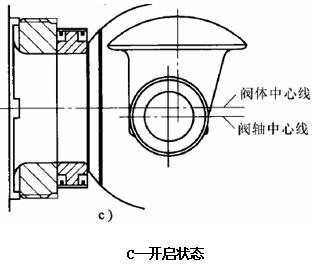

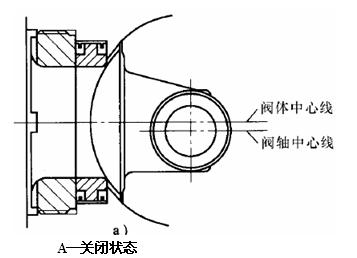

1）閥座壽命長。耐久的、堅固的金屬或陶 瓷閥座密封圈和偏心的閥芯，在啟閉過程 中，如左圖所示，減少了閥芯與閥座的 摩擦，改善了閥座密封面的破壞，以及開 啟時的阻力。閥芯在旋轉至關閉位置時，閥 芯與閥座密封圈會產生自動重疊作用，使密 封面間得到更合理的配合。閥座密封圈的材 質可選用316不銹鋼、A105鍛造碳鋼堆焊硬 質合金及陶瓷。
2）性能可靠。特殊的閥座密封圈設計，能自 動定心、自行搭接、動態與閥芯對準，可 提高使用壽命。密封金屬軸承可防止顆粒堆 積的軸面而防止閥芯轉動。
3）可多種操作。自動定心的閥座密封圈和堅 固的閥芯，可以在其向前流和反向流任一方向 使用時達到密封。使用向后流方向，出口湍流 區是遠離閥座密封面的，另外閥芯 的90℃行程亦有助于減少閥芯與流動介質的沖 刷，減少損壞的可能性。
4）安裝方便。帶法蘭的閥體，可以與不同等 級的管道法蘭連接。配合不同的設計要 求，亦可避免有外露的法蘭螺釘。安裝時的定 位面和整體效果也較好。還可提供壓緊式 的無法蘭閥體，安裝時可依靠法蘭螺釘定位。
